品牌：NTH

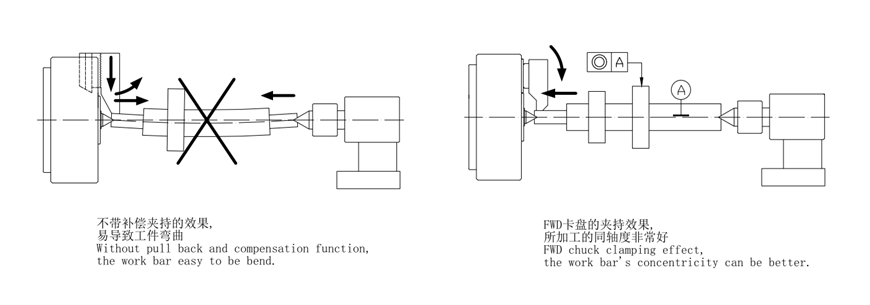

1. 適用于軸類工件加工，卡盤具有補償式夾緊和后拉的功能，對中心的補償量為5mm。
2. 尾座支撐工件，卡盤補償夾緊后，把工件拉向中心頂尖，依此加工后同軸度會非常好。
1. It's suitable for shaft machining, the chuck have the function of compensation clamping and pulling back, the compensation size is 5mm.2. The tailstock support the shaft, after compensation clamping, the chuck pull the shaft back to center, better concentricity can be made.
UNIT: mm
|
規格 Spec |
楔心行程 |
爪行程直徑 |
最大夾持直徑 |
最小夾持直徑 |
容許油壓缸推力
Max.D.B.Pull |
最大夾持力 |
|---|---|---|---|---|---|---|
|
FWD-06A5 |
16 |
13 |
35 |
6 |
14.7(1500) |
25.0(2550) |
|
FWD-08A6 |
20 |
18 |
65 |
16 |
19.6(2000) |
34.3(3500) |
規格 Spec
補償量
最高轉速
慣性矩
重量
適合油壓缸
最大使用壓力
FWD-06A5
5
3500
0.5
13
SNK-100
2.1(21)
FWD-08A6
6
3000
0.5
22
SNK-100
2.8(28)
型號 Model
Compensation
(mm)
Max RPM
I
kg*m2
Weight
kg
Matched cylinders
Max.pressure
Mpa(kgf/cm2)
|

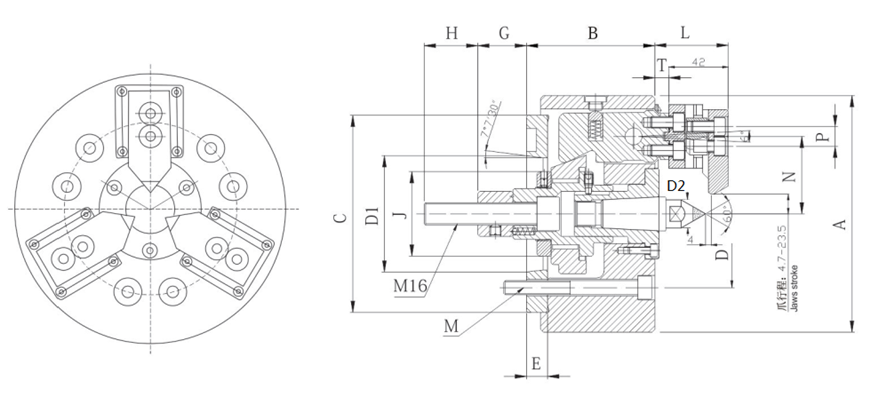

規格 Spec |
A |
B |
C(H6) |
D |
D1 |
D2 |
E |
G |
|---|---|---|---|---|---|---|---|---|
|
FWD-06A5 |
168 |
116 |
140 |
104.8 |
82.56 |
24 |
15 |
4--20 |
|
FWD-08A6 |
210 |
127 |
170 |
133.4 |
106.38 |
32 |
17 |
9--29 |
|
規格 Spec |
H |
J |
L |
M |
N |
P |
T |
|---|---|---|---|---|---|---|---|
|
FWD-06A5 |
38 |
50 |
52 |
M10x120 |
55 |
14 |
34 |
|
FWD-08A6 |
38 |
58 |
61 |
M12x125 |
67 |
20 |
41.5 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
