品牌/Brand：NTH
適用于鑄造和鍛造工件的自定心車削加工
工件夾緊并后拉，能夾持10度的錐體，卡爪可左右搖擺5度。
重復定位精度可達0.03mm
Suitable for self centering turning process for casting and forging workpiece
Clamping and drawing back the workpiece, it can clamp the parts with 10 degree taper, and the chuck jaws can swing 5 degree.
The accuracy for repeatibility position can meet 0.03mm
|
規格
Spec 型號 Model |
夾持外徑 Clamping out dia mm |
夾持內徑 Clamping inner dia mm |
柱塞行程 Piston stroke mm |
爪行程直徑 Jaw stroke dia mm |
最高轉速 Max RPM |
|---|---|---|---|---|---|
| FW-06 | 12.7-120 | 70-152 | 11.4 | 7.9 | 4000 |
| FW-08 | 16-152 | 76-203 | 14.2 | 9.5 | 3500 |
| FW-10 | 50-203 | 85-235 | 17.5 | 12.7 | 3200 |
| FW-12 | 63-241 | 127-305 | 17.5 | 12.7 | 2500 |
| FW-15 | 78-310 | 170-380 | 22.4 | 15.8 | 1800 |
| FW-18 | 90-390 | 245-455 | 22.4 | 15.8 | 1500 |
| FW-21 | 165-470 | 320-530 | 22.4 | 15.8 | 1000 |
??
|
規格
Spec 型號 Model |
容許油壓缸推力 Max.D.B.Pull kgf |
最大夾持力 Max clamping force kgf |
適合油壓缸 Matched cylinders |
重量 Weight kg |
|---|---|---|---|---|
| FW-06 | 23 | 70 | S-125R | 14.8 |
| FW-08 | 32 | 96 | S-125R | 23.7 |
| FW-10 | 40 | 123 | S-150R | 39.5 |
| FW-12 | 40 | 123 | S-150R | 58.5 |
| FW-15 | 54 | 165 | S-200R | 95.2 |
| FW-18 | 55 | 166 | S-200R | 145 |
| FW-21 | 56 | 167 | S-200R | 180 |
??
|
規格
Spec 型號 Model |

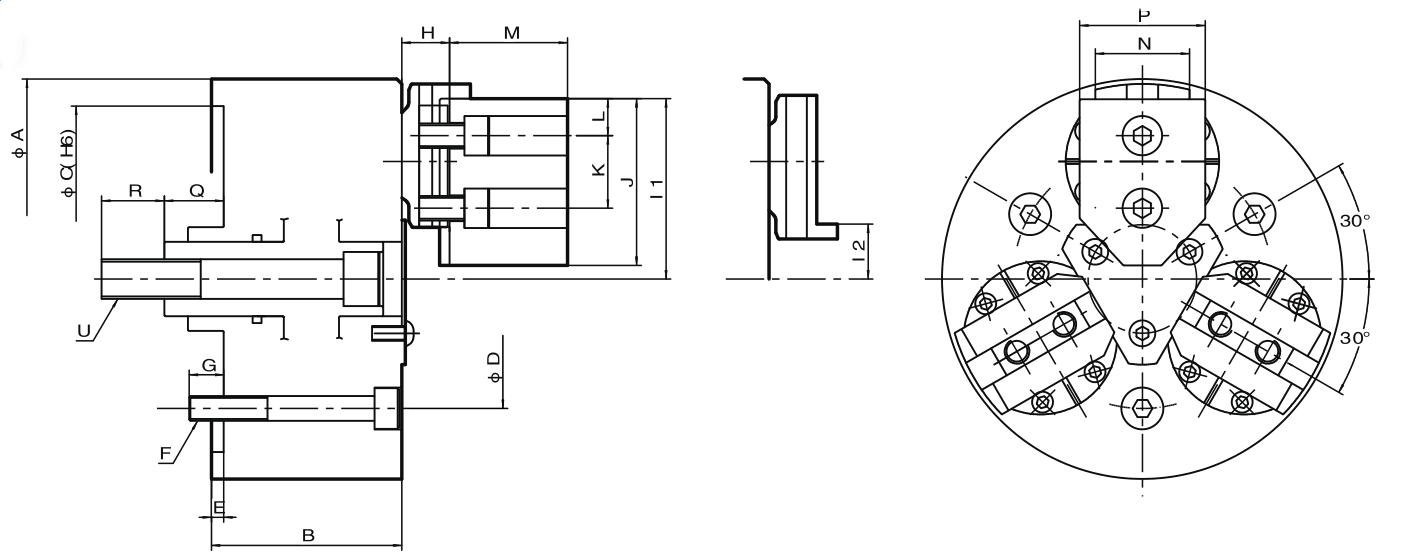

A | B | C | D | E | F | H | I1 | I2 |
|---|---|---|---|---|---|---|---|---|---|
| FW-06 | 162 | 77 | 140 | 104.8 | 5 | 3-M10 | 14.3 | 73 | 22.2 |
| FW-08 | 200 | 88 | 170 | 133.4 | 5 | 3-M12 | 19.3 | 89 | 25 |
| FW-10 | 254 | 105 | 220 | 171.4 | 5 | 3-M16 | 24.5 | 112.8 | 30.2 |
| FW-12 | 300 | 105 | 220 | 171.4 | 5 | 3-M16 | 24.5 | 133.3 | 50.7 |
| FW-15 | 381 | 120 | 300 | 235 | 6 | 3-M20 | 29 | 171.15 | 69.85 |
| FW-18 | 457 | 126.5 | 380 | 260 | 6 | 3-M24 | 29 | 209.65 | 108.35 |
| FW-21 | 533 | 126.5 | 380 | 330.2 | 6 | 3-M24 | 29 | 248 | 146.7 |
??
|
規格
Spec 型號 Model |
J | K | L | M | N | P | Q | R | U |
|---|---|---|---|---|---|---|---|---|---|
| FW-06 | 68 | 29.4 | 15 | 44 | 38.1 | 50 | 17.6-29 | 30 | M16 |
| FW-08 | 81 | 34 | 15 | 54 | 44.45 | 55 | 20-34 | 30 | M18 |
| FW-10 | 100 | 44.5 | 19 | 64 | 57 | 70 | 23.5-41 | 35 | M22 |
| FW-12 | 110 | 44.5 | 19 | 64 | 57 | 70 | 20-37.5 | 38 | M22 |
| FW-15 | 140 | 54 | 24 | 74 | 66.7 | 80 | 29.6-52 | 40 | M24 |
| FW-18 | 140 | 54 | 24 | 74 | 66.7 | 80 | 16.4-38.7 | 41 | M30 |
| FW-21 | 170 | 54 | 24 | 74 | 66.7 | 80 | 16.4-38.7 | 41 | M30 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
