品牌：NTH
卡盤多點夾持，針對薄壁管形，環形工件，可改善工件夾持過程中的變形問題。
More contact point clamping, it can improve the deformation issue during clamping process for thin wall pipe or ring like workpiece.
|
規格 Spec |
楔心行程 |
爪行程直徑 |
最大夾持直徑 |
最小夾持直徑 |
容許油壓缸推力
Max.D.B.Pull |
|---|---|---|---|---|---|
|
BS-206 A5 |
12 |
5.6 |
168 |
15 |
17.1(1750) |
|
BS-208 A6 |
16 |
7.4 |
210 |
13 |
34.3(3500) |
|
BS-210 A8 |
19 |
8.8 |
254 |
46 |
34.3(3500) |
| BS-212 A8 | 30 | 10.5 | 315 | 37 | 42.6(4380) |
|
規格 Spec |
最大夾持力 |
最高轉速 |
慣性矩 |
重量 |
適合油壓缸 |
最大使用壓力 |
|---|---|---|---|---|---|---|
|
BS-206 A5 |
35.8(3650) |
6000 |
0.06 |
15 |
H-1246 |
2.0(20) |
|
BS-208 A6 |
85.8(8750) |
5000 |
0.19 |
25 |
H-1552 |
2.8(28) |
|
BS-210 A8 |
85.8(8750) |
4200 |
0.35 |
42 |
H-1875 |
2.1(21) |
| BS-212 A8 | 80.7(8241) | 3300 | 0.95 | 66 | H-2091 | 2.1(21) |
|

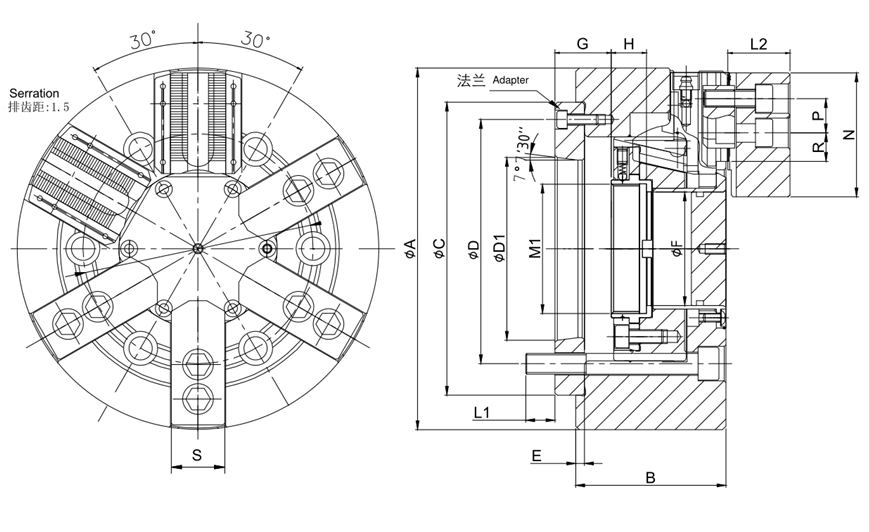

規格 Spec |
A |
B |
C(H6) |
D |
D1 |
E |
F |
G max |
G min |
|---|---|---|---|---|---|---|---|---|---|
|
BS-206 A5 |
169 |
81 |
140 |
104.78 |
82.56 |
5 |
45 |
26 |
14 |
|
BS-208 A6 |
210 |
87 |
170 |
133.35 |
106.38 |
5.5 |
66 |
31.5 |
15.5 |
|
BS-210 A8 |
254 |
100 |
220 |
171.45 |
139.72 |
5.5 |
86 |
26.5 |
7.5 |
| BS-212 A8 | 320 | 113 | 300 | 235 | 196.869 | 6 | 91 | 37 | 7 |
|
規格 Spec |
H |
L1 |
L2 |
M1 |
N |
P |
R max |
R min |
S |
|---|---|---|---|---|---|---|---|---|---|
|
BS-206 A5 |
19 |
18 |
30 |
M55*2.0 |
62 |
14 |
19.8 |
7.8 |
25 |
|
BS-208 A6 |
20.5 |
17 |
36 |
M75*2.0 |
73 |
20 |
22.8 |
9.3 |
31 |
|
BS-210 A8 |
25 |
24.5 |
37 |
M95*2.0 |
95 |
25 |
29.8 |
14.8 |
35 |
| BS-212 A8 | 28 | 22 | 42 | M130*2.0 | 110 | 30 | 29.8 | 14.3 | 40 |
非標需求可定做 Non-standard requirements can be made
