品牌：NTH
多點夾持，針對薄壁管形，環形工件，可改善工件夾持過程中的變形問題。
More contact point clamping, it can improve the deformation issue during clamping process for thin wall pipe or ring like workpiece.
尺寸單位/Size Unit:mm
規格?Spec
楔心行程
爪行程直徑
最大夾持直徑
最小夾持直徑
容許油壓缸推力
Max.D.B.Pull
BW-06A5
12
5.5
168
15
17.1(2200)
BW-08A6
16
7.4
210
13
34.3(3500)
BW-10A8
21
8.9
254
46
34.3(3000)
型號?Model
Plunger stroke
(mm)
Jaw stroke (Dia)
(mm)
Max clamping dia
(mm)
Min clamping dia
(mm)
KN(kgf)
規格?Spec
最大夾持力
最高轉速
重量
適合油壓缸
最大使用壓力
BW-06A5
35.8(5500)
5000
15.5
H-1246/HK-1246
2.74(20)
BW-08A6
85.8(8750)
5000
25.5
H-1552/HK-1552
2.8(28)
BW-10A8
85.8(7000)
2500
43.5
H-1875/HK-1875
2.1(21)
型號?Model
Max clamping force
KN(kgf)
Max RPM
Weight
kg
Matched cylinders
Max.pressure
Mpa(kgf/cm2)

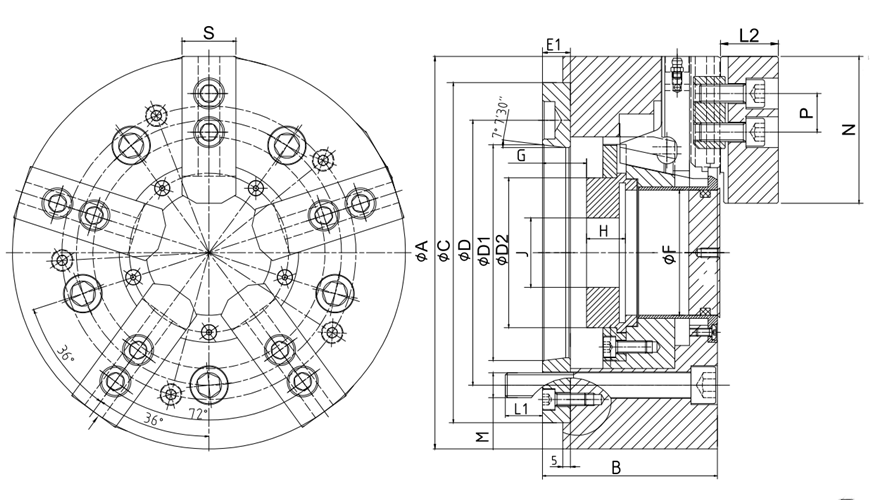

規格?Spec
A
B
C（H6）
D
D1
E1
G max
G min
H
BW-06A5
169
97
140
104.8
82.563
21
26
14
17.5
BW-08A6
210
103
170
133.4
106.375
17
31.5
15.5
20
BW-10A8
254
120
220
171.4
139.719
25
28.5
7.5
25
型號?Model
規格?Spec
F
L1
L2
J
D2
M
N
P
S
BW-06A5
45
15.5
37
M55*2.0
60
10
73
20
31
BW-08A6
52
19
37
M60*2.0
66
12
73
20
31
BW-10A8
81
24
43
M85*2.0
94
16
110
30
40
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
型號?Model
非標需求可定做 Non-standard requirements can be made
