品牌/Brand：NTH

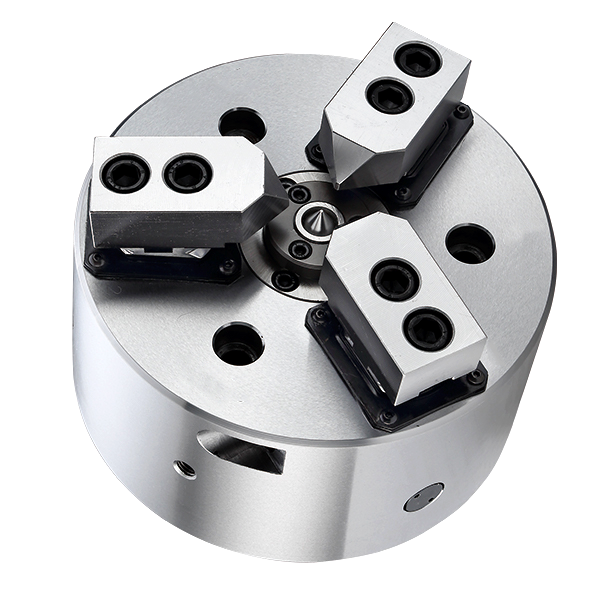

工件偏心補償量2mm，中心頂針定位，三爪擺動夾持工件。
適合鑄件及鍛件等原材料進行加工。
|
規格
Spec 型號 Model |
楔心行程 Plunger stroke mm |
爪行程直徑 Jaw stroke Dia. mm |
最大夾持直徑 Max chucking Dia. mm |
最小夾持直徑 Min chucking Dia. mm |
容許油壓缸推力 Max.D.B.Pull kgf |
|---|---|---|---|---|---|
| FR-08 | 20 | 8 | 65 | 18 | 19.6(2000) |
| FR-10 | 25 | 10 | 90 | 22 | 29.4(3000) |
|
規格
Spec 型號 Model |
最大夾持力 Max clamping force kgf |
最高轉速 Max RPM |
慣性矩 I kg*m2 |
重量 Weight kg |
適合油壓缸 Matched cylinders |
補償量 Compensation mm |
|---|---|---|---|---|---|---|
| FR-08 | 53.0(5404) | 2800 | 0.15 | 27 | SNK-100 | 2 |
| FR-10 | 67.7(6901) | 2500 | 0.38 | 45 | SNK-125 | 2 |
|

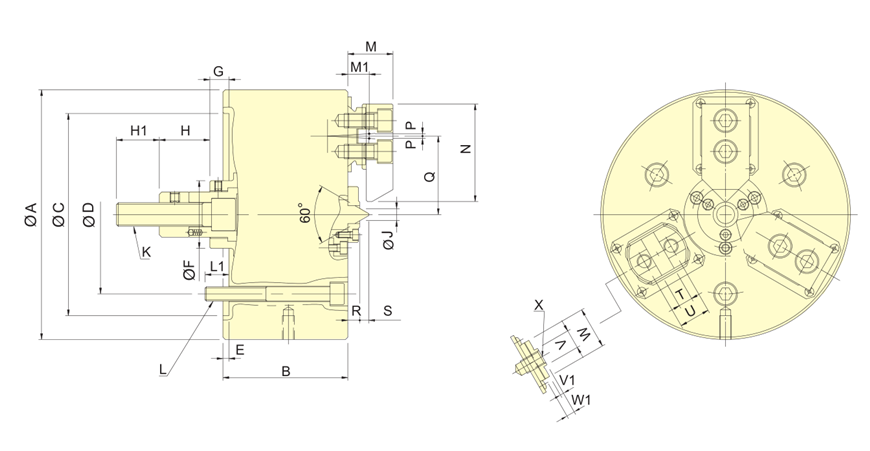

規格
Spec 型號 Model |
A | B | C(H6) | D | E | F | G max | G min | H | H1 | J | K | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FR-08 | 210 | 105 | 170 | 133.4 | 5 | 57 | 26 | 6 | 42.5 | 36 | 10.4 | M20×2.5 | 3~M12 | 20 |
| FR-10 | 254 | 115 | 220 | 171.4 | 5.5 | 64 | 36.5 | 11.5 | 25 | 39 | 15 | M20×2.5 | 3~M16 | 22.5 |
|
規格
Spec 型號 Model |
M | M1 | N | P | Q max | Q min | R | S | T(H7) | U | V | V1 | W | W1 | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FR-08 | 38 | 18 | 82 | 2 | 68 | 64 | 10 | 7.7 | 12 | 26 | 16 | 3 | 35 | 7 | m12 |
| FR-10 | 40 | 19 | 102 | 2.6 | 82 | 78 | 10 | 11.3 | 15 | 32 | 18 | 3 | 40 | 7 | m14 |
