品牌/Brand：NTH
雙活塞設計，拉力大
重量輕，高轉速。
使用壓縮空氣時，需搭配氣動三聯件組合。
Double pistons design, Strong pulling force.
Light weight, high rotary speed.
During working, The FRL units should be used.
尺寸單位/Size unit: mm
|
規格
Spec 型號 Model |
活塞面積 Piston area cm2 押側Extend |
活塞面積 Piston area cm2 拉側Retract |
活塞行程 Piston stroke mm |
最高轉速 Max RPM |
最大使用壓力 Max.Operating Pressure Mpa(kgf/cm2) |
適用卡盤 For Chuck |
重量 Weight kg |
|---|---|---|---|---|---|---|---|
| RA-130B | 251.2 | 247.9 | 12 | 4000 | 0.8(8) | 5"6" | 8 |
| RA-160B | 380.8 | 369.7 | 25 | 4000 | 0.8(8) | 6"8" | 12 |
| RA-200B | 606.8 | 595.8 | 30 | 3500 | 0.8(8) | 10" | 17 |
| RA-250B | 960 | 949 | 35 | 3000 | 0.8(8) | 12" | 16 |
|

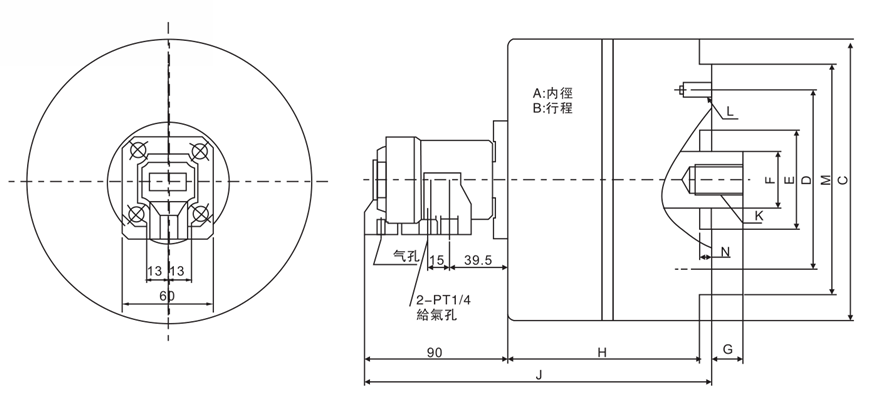

規格 Spec 型號 Model |
A | B | C | D | E H7 | F | G Max | G Min | H | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RA-130B | 130 | 12 | 160 | 90 | 65 | 25 | 27 | 15 | 113 | 221 | M16×25 | 6-M10×20 | 100 | 4 |
| RA-160B | 160 | 25 | 195 | 125 | 100 | 40 | 40 | 15 | 135 | 243 | M20×35 | 6-M10×20 | 160 | 5 |
| RA-200B | 200 | 30 | 232 | 160 | 125 | 40 | 44 | 14 | 147 | 255 | M20×35 | 6-M12×20 | 192 | 6 |
| RA-250B | 250 | 35 | 285 | 200 | 160 | 40 | 42 | 7 | 158 | 266 | M20×35 | 12-M12×20 | 235 | 10 |
