品牌/Brand：NTH
高轉速中實單活塞回轉氣壓缸
閥體經特殊設計，能節減壓縮空氣的消耗量。
使用壓縮空氣時，需搭配氣動三聯件組合。
High rotary speed single piston rotary air cylinder.
The valve parts is special designed, The air consumption can be saved.
During working, The FRL units should be used.
|
規格
Spec 型號 Model |
活塞面積 Piston area cm2 押側Extend |
活塞面積 Piston area cm2 拉側Retract |
活塞行程 Piston stroke mm |
最高轉速 Max RPM |
|---|---|---|---|---|
| RA-100 | 77 | 74.4 | 15 | 6000 |
| RA-130 | 131.2 | 124.7 | 15 | 5000 |
| RA-170 | 225.4 | 219 | 20 | 5000 |
| RA-220 | 378.6 | 369.3 | 25 | 4000 |
| RA-270 | 571 | 562.9 | 30 | 3000 |
??
|
規格
Spec 型號 Model |
最大使用壓力 Max.Operating Pressure Mpa(kgf/cm2) |
慣性矩 I kg*m2 |
重量 Weight kg |
空氣淺漏量(P
6kgf/cm2) Air consumption (ml/sec) |
適用卡盤 For Chuck |
|---|---|---|---|---|---|
| RA-100 | 0.8(8) | 0.03 | 4.5 | 400 | 3" |
| RA-130 | 0.8(8) | 0.05 | 5.2 | 400 | 4"5" |
| RA-170 | 0.8(8) | 0.18 | 8.5 | 400 | 6" |
| RA-220 | 0.8(8) | 0.36 | 14.5 | 400 | 8"10" |
| RA-270 | 0.8(8) | 0.75 | 18.4 | 400 | 12" |
? ??
|

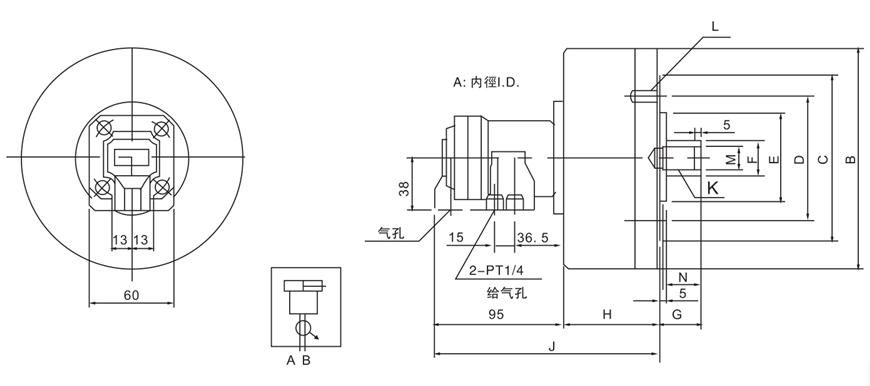

規格
Spec 型號 Model |
A | B | C | D | E H7 | F | G Max | G Min | H | J | K | L | M(H8) | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RA-100 | 100 | 130 | - | 80 | 60 | 22 | 50 | 35 | 65 | 160 | M12×1.75 | 6-M8×16 | 13 | 25 |
| RA-130 | 130 | 160 | 120 | 90 | 65 | 25 | 45 | 30 | 70 | 165 | M16×2.0 | 6-M8×16 | 17 | 30 |
| RA-170 | 170 | 200 | 140 | 100 | 80 | 25 | 45 | 25 | 85 | 180 | M16×2.0 | 6-M10×18 | 17 | 30 |
| RA-220 | 220 | 255 | 170 | 130 | 110 | 30 | 50 | 25 | 91 | 186 | M20×2.5 | 6-M12×20 | 21 | 35 |
| RA-270 | 270 | 305 | 190 | 130 | 110 | 35 | 55 | 25 | 105 | 200 | M24×3.0 | 6-M12×20 | 25 | 40 |
