品牌/Brand：NTH
大通孔設計，拉力大。適用于長軸類工件加工。
重量輕，高轉速。閥體經特殊設計，能節減壓縮空氣的消耗量。
使用壓縮空氣時，需搭配氣動三聯件組合。
Large through hole, strong pulling force, it’s suitable for long axis workbar machining.
Light weight, high rotary speed. The valve parts is special designed, the air consumption can be saved.
During working, The FRL units should be used.
尺寸單位/Size unit: mm
|
規格
Spec 型號 Model |
活塞面積 Piston area cm2 押側Extend |
活塞面積 Piston area cm2 拉側Retract |
活塞行程 Piston stroke mm |
最高轉速 Max RPM |
|---|---|---|---|---|
| RQ-130 | 116.8 | 116.8 | 15 | 5000 |
| RQ-150 | 153 | 143.5 | 15 | 4500 |
| RQ-170 | 198.7 | 188.5 | 15 | 4500 |
|
規格
Spec 型號 Model |
最大使用壓力 Max.Operating Pressure Mpa(kgf/cm2) |
最大推力 Max push force Kgf(KN) |
最大拉力 Max pull force Kgf(KN) |
慣性矩 I kg*m2 |
重量 Weight kg |
|---|---|---|---|---|---|
| RQ-130 | 0.8(8) | 933(9.14) | 933(9.14) | 0.04 | 8.4 |
| RQ-150 | 0.8(8) | 1224(12) | 1148(11.25) | 0.06 | 9.5 |
| RQ-170 | 0.8(8) | 1589.6(15.58) | 1549.6(15.2) | 0.09 | 11.6 |
|

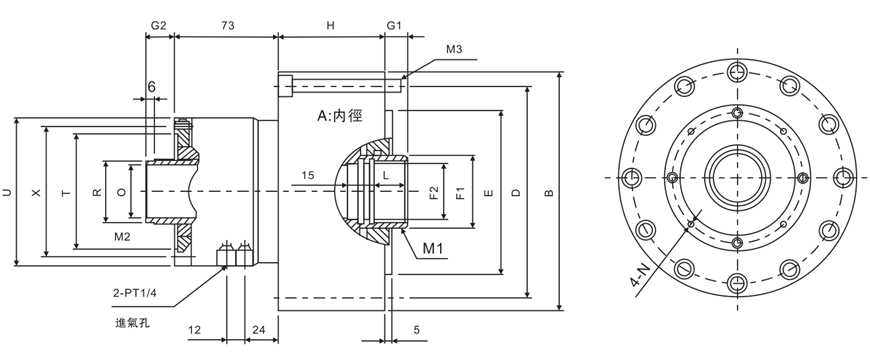

規格
Spec 型號 Model |
A | B | D | E H7 | F1 | F2 | G1 Max. | G1 Min. | G2 Max. | G2 Min. | H | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RQ-130 | 130 | 160 | 143 | 110 | 45 | 36.5 | 15 | 0 | 35 | 20 | 60 | 25 |
| RQ-150 | 150 | 180 | 163 | 110 | 65 | 50 | 15 | 0 | 35 | 20 | 63 | 25 |
| RQ-170 | 170 | 200 | 182 | 110 | 65 | 50 | 15 | 0 | 35 | 20 | 63 | 25 |
|
規格
Spec 型號 Model |
M1 | M2 | M3 | O H7 | N | R | T | U | X |
|---|---|---|---|---|---|---|---|---|---|
| RQ-130 | M38×1.5 | M44×1.5 | 6-M8×65 | 34 | M5×10 | 42 | 74 | 104 | 90 |
| RQ-150 | M55×2 | M52×1.5 | 6-M8×70 | 46 | M6×10 | 50 | 86 | 123 | 110 |
| RQ-170 | M55×2 | M52×1.5 | 6-M8×70 | 46 | M6×10 | 50 | 86 | 123 | 110 |
