特點：

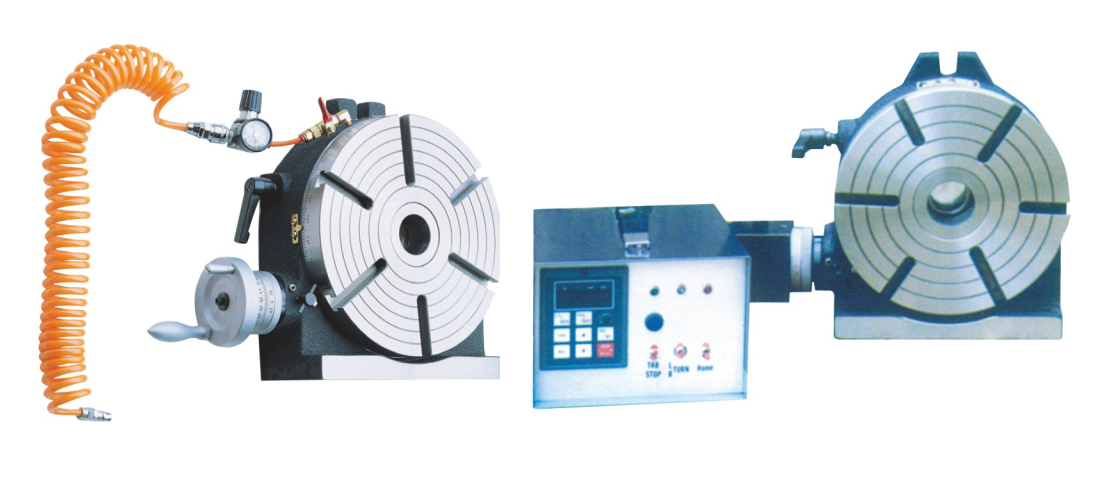

1.本系列產品可加裝空壓系統，依載重調整轉盤即可輕輕操作旋轉“單柄兩段式鎖緊裝置，第一段可供圓弧加工調整轉盤松緊度，以控制加工時的震動。第二段鎖緊重切削不震動。
2.可搭配尾座、蜂窩板使用，尾座、蜂巢板為特別附件，齒輪比為90:1，蜂巢板以CNC機械分割而成，分度準確，2-1000之分割數，均可切出。
FEATURES:
1.The machine is supported by multiple-point force and sturdy.It can overcome the downward twisting force when vertical working disc holds heavy thing.
2.A dopt single-handle and two-stage design for fastening ,adjust loose and tightess of rotary disc,and control the vibration during processing.The second-stage fastening can provide non-vibrating condition during cut-off.
3.Main shaft adopt two-stage design,enlarge fore internal cavity.(we can enlarge internal cavities if necessary).After section internal cavity can help to fasten the depth control of processing products.
|
項次 Item |
檢查項目 Inspection |
允許公差 Tolerance mm |
|---|---|---|
| 1 |
回轉盤盤面平面度 Plainity of rotary disc’s plain surface |
0.015 |
| 2 |
盤平面與底座的平行度 Parallelity of rotary disc’s plain surface and pedestal |
0.02 |
| 3 |
盤平面與垂直基部的垂直度 Verticality between plain surface during rotation |
0.02 |
| 4 |
回轉中，盤面的平面度 Plainity of plain surface during rotation |
0.015 |
| 5 |
回轉牌面中心孔同心度 Concentricity of plain surface’s center opening |
0.02 |
| 6 |
分割精度 Cut-off precision |
4.5" |
? ?

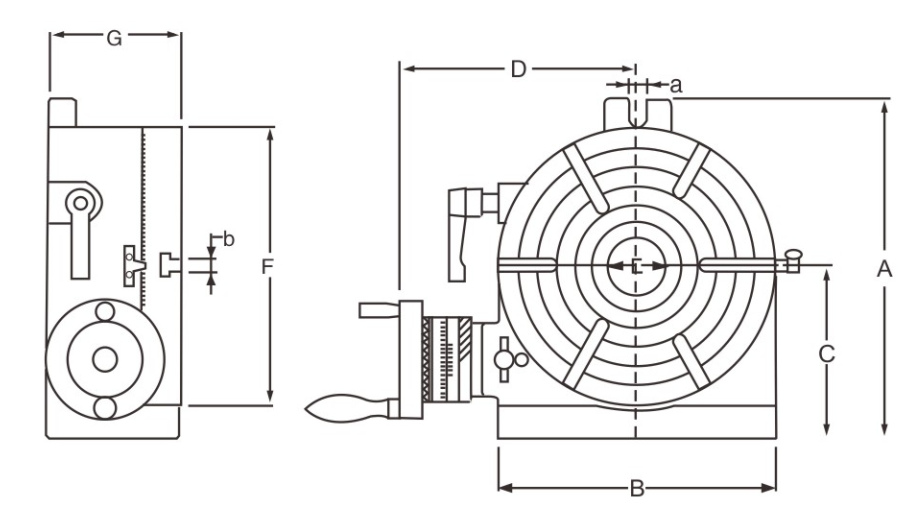

| 型號 | A | B | C | D | E | F | G | a | b | 重量G.W |
|---|---|---|---|---|---|---|---|---|---|---|
| HV-200 | 280 | 200 | 150 | 215 | 50(MT4) | 200 | 120 | 16 | 12 | 33kg |
| HV-250 | 310 | 250 | 155 | 217 | 50(MT4) | 250 | 120 | 16 | 12 | 43kg |
| HV-300 | 365 | 300 | 180 | 252 | 50(MT4) | 300 | 120 | 16 | 12 | 57kg |
