類型：傘型系列，固定式重負荷
Type: Bull nose centers,Dead head heavy duty centers

適 用：CNC車床、高速車床及其他機床。

Application: CNC lathe and high speed lathe or other machine tool.

用 途：適用大孔徑軸心重力車削加工。

Working Usage: Applicable for big size inner diameter workpiece stong turning process.

結 構：頭部使用合金鋼材，經熱處理，內、外研磨制成，軸承採用重力型設計製成。

Structure: Adopted alloy steel, hardened and ground on inner and outside,heavy duty bearing.

配 件：Y型扳手

Accessories: Y type spanner.

檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。

Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

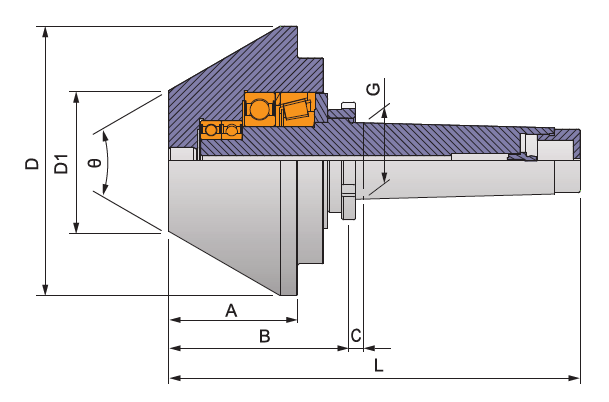

規格 / Specification 單位/ UNIT：mm? ? ?精準度 TIR：<0.002mm

型式/外表尺寸 Model/Spec	A	B	C	D	D1	G	L	θ	軸承最高轉數 Max. RPM	軸承徑向力 （載重） Max. radial load	軸承軸向力 （推力） Max. axial thrust force
TSC-80-3"-4A	65	112	4	77	15	31.267(MT4)	216	60°	2500rpm	2200kg	2500kg
TSC-80-4"-4A	80	127	4	107	25	31.267(MT4)	231	60°	2500rpm	2200kg	2500kg
TSC-80-5"-4A	90	137	4	128	40	31.267(MT4)	241	60°	2200rpm	3200kg	3800kg
TSC-80-6"-4A	107	152	4	157	45	31.267(MT4)	256	60°	2200rpm	3200kg	3800kg
TSC-80-8"-4A	110	157	4	207	107	31.267(MT4)	261	60°	2000rpm	5300kg	5600kg
TSC-80-3"-5A	65	112	5	77	15	44.399(MT5)	243	60°	2500rpm	2200kg	2500kg
TSC-80-4"-5A	80	127	5	107	25	44.399(MT5)	258	60°	2500rpm	2200kg	2500kg
TSC-80-5"-5A	90	137	5	128	40	44.399(MT5)	268	60°	2200rpm	3200kg	3800kg
TSC-80-6"-5A	107	152	5	157	45	44.399(MT5)	283	60°	2200rpm	3200kg	3800kg
TSC-80-8"-5A	110	157	5	207	107	44.399(MT5)	288	60°	2000rpm	5300kg	5600kg
TSC-80-10"-5A	110	157	5	257	157	44.399(MT5)	288	60°	2000rpm	5300kg	5600kg
TSC-80-12"-5A	110	157	5	306	206	44.399(MT5)	288	60°	2000rpm	5300kg	5600kg
TSC-80-5"-6A	90	141	6	128	40	63.348(MT6)	327	60°	2200rpm	3200kg	3800kg
TSC-80-6"-6A	107	156	6	157	45	63.348(MT6)	342	60°	2200rpm	3200kg	3800kg
TSC-80-8"-6A	110	161	6	207	107	63.348(MT6)	347	60°	2000rpm	5300kg	5600kg
TSC-80-10"-6A	110	161	6	257	157	63.348(MT6)	347	60°	2000rpm	5300kg	5600kg
TSC-80-12"-6A	110	161	6	306	206	63.348(MT6)	347	60°	2000rpm	5300kg	5600kg

備注：
本頂針指定使用SKF-LGMT2專用潤滑油，請勿使用其他不同成分之潤滑油。
產品型號中有“A”的表示頂針有附螺帽
徑向力數據參考：加工件重量+車削力量
配件中的頂針子，型號有“A”的為加長型頂針子。
軸向力據參考：尾座油壓壓力數據
非標需求可定制
保留技術更改的權利

Remarks
1,For the lubricating oil,SKF-LGMT2 is designated,others aren't allowed

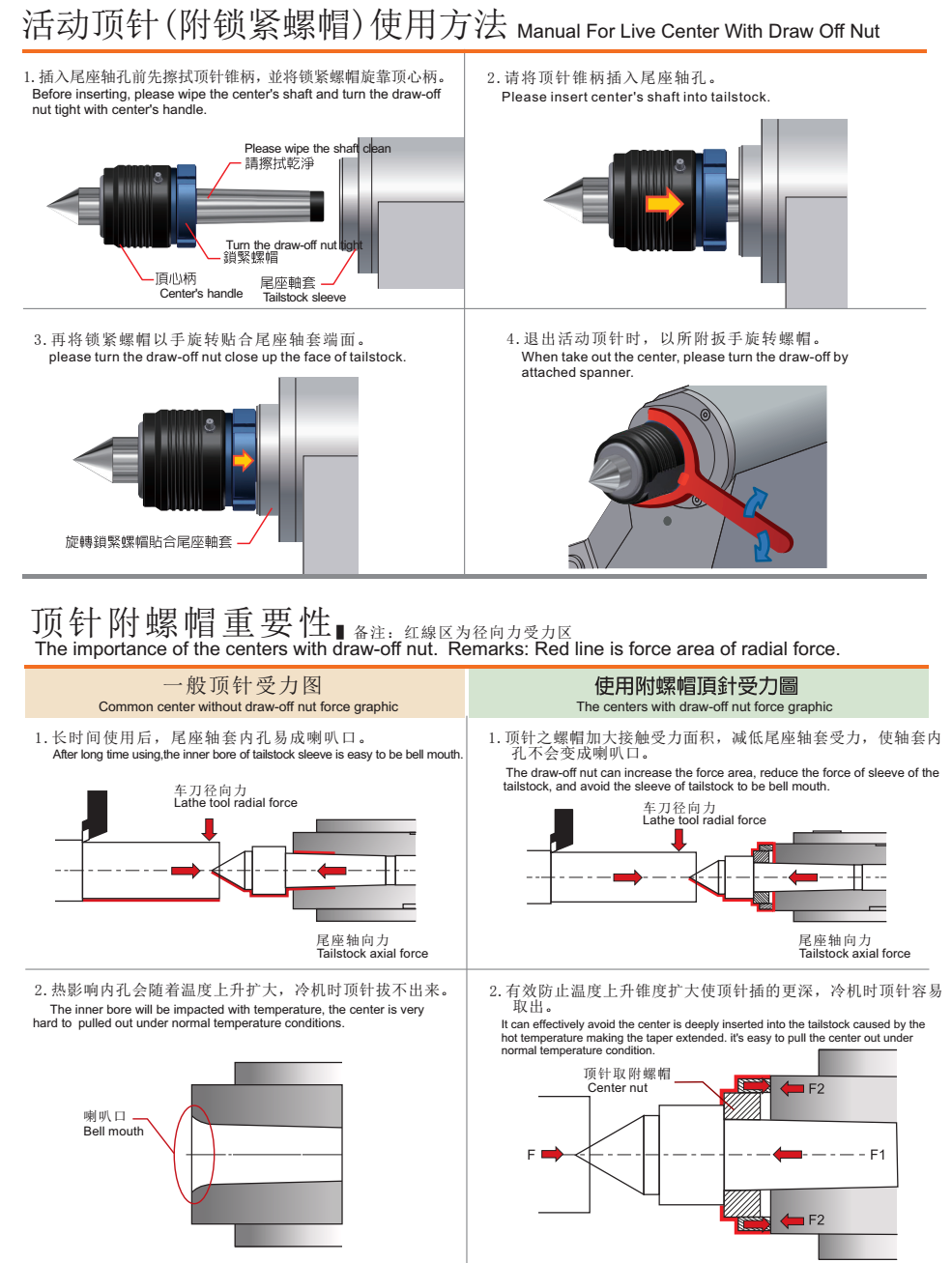

2,if "A" is behind the center model name,it denotes a draw-off nut attached.
3,About radial force data, please refer to workpiece weight and machining force.
4,if "A" is behind the center interchangeable tip name,it denotes the tip is extended length.
5,About axial force data, please refer to the hydraulic pressure data of the tailstock.
6,For live centers, SKF lubricating oil is designated, it is waterproof.
7,Customized order can be accepted.
8,Subject to technical changes.
