類型：傳動系列，端面浮動式
Type: Face driving center,Compensating pins type
適 用：CNC車床、高速車床、自動送料專用機及其他機床。
Application: CNC lathe and high speed lathe and auto feeder or other machine tool
用 途：車削軸心時，免車削工件端面，每支傳動齒自動調整平均傳動力，精度穩定性佳，可正、反轉車削。
Working Usage: Without turning the workpiece face and each drive pin can adjust the transmission force,better precision and stability for turning and reversing lathing process
結 構：採用機械式平衡結構特殊設計製成。
Structure: Adopted the design of mechanical balance structure
精準度：0.005以內
TIR: Less than 0.005mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.
配 件：SC-66-A組:中心針09-09;傳動齒10-10
SC-66-B組:中心針09-09;傳動齒10-13
SC-66-C組:中心針09-06;傳動齒10-17
Accessories: For SC-66-A group, center pins 09-09 and drive pins 10-10
For SC-66-B group, center pins 09-09 and drive pins 10-13
For SC-66-C group, center pins 09-06 and drive pins 10-17

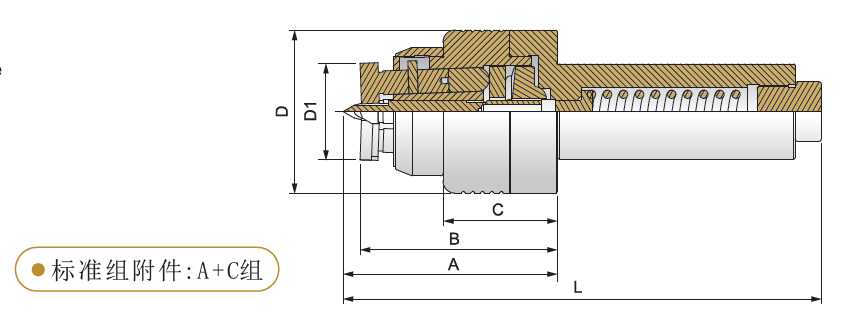

規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | L |
直徑加工范圍小徑--大徑 Working range (mini pin--big pin) |
|---|---|---|---|---|---|---|---|
| SC-66-B-40A | 92 | 82.7 | 48 | 68.5 | 33.5 | 203 | 17--40mm |
| SC-66-B-40B | 92 | 82.7 | 48 | 68.5 | 36.8 | 203 | 15--45mm |
| SC-66-B-40C | 92 | 82.7 | 48 | 68.5 | 40.5 | 203 | 10--50mm |
