最短的生爪更換時間，重復精度高。
夾頭本體及內部零件均硬化及精密研磨，并直接潤滑。
高剛性結構及高夾持精度。
如主爪與排齒沒有完全齒合，主爪安全裝置不復位。
The shortest changes time for soft jaw, it is the high repeatability precision.
Chuck of all parts hardened, ground and lubricated directly.
High rigidity and high repeatability precision.
For safety system that master jaw will complete return when base jaw and serration match up properly.
尺寸單位/Size unit: mm
型號 Model
楔心行程
爪行程(直徑)
Jaw stroke
最大夾持直徑
Chucking Dia. Max.
(mm).
最小夾持直徑
Chucking Dia. Min.
(mm)
最大容許油壓缸推力
最大夾持力
Force kN (kgf)
3Q-08A6
16
7.5
210
23
45.0(4590)
82.0(8360)
3Q-10A8
19
8.8
254
41
60.0(6118)
115.0(11270)
3Q-12A8
23
10.6
315
47
81.0(8259)
165.0(16825)
Plunger stroke
(mm)
(Dia.)(mm)
Max. D.B. pull kN
(kgf)
Max. clamping
型號 Model
最高回轉數
Max. speed
min-1(r.p.m.)
I
重量 (kg)
Weight
重量 (kg)
Weight
適用回轉缸
Matching cyl.
最大使用壓力
Max. pressure MPa (kgf/cm2)
3Q-08A6
5000
0.15
24.5
26.0
TK-1068
3.1(31)
3Q-10A8
4500
0.41
44.0
46.0
TK-A1287
2.8(28)
3Q-12A8
3500
0.96
73.0
75.0
TK-1511
2.4(25)
kg?m2

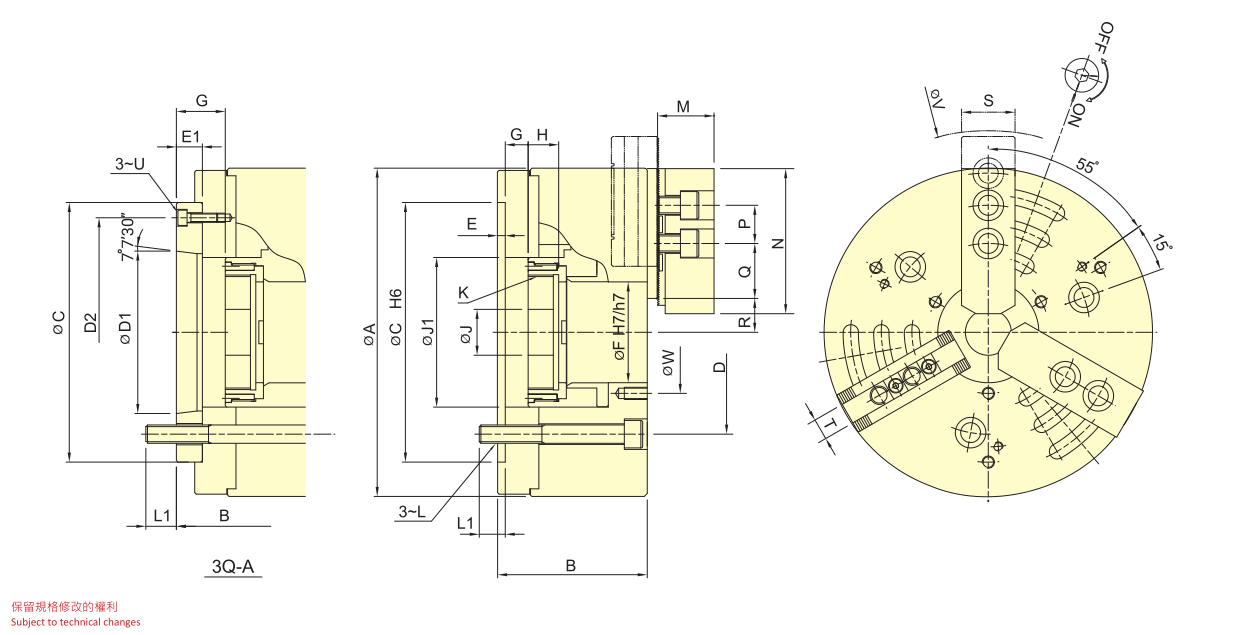

型號Model
A
B
B
C
D
D1
D2
E
E1
F
G max.
G max.
G min.
G min.
H
J
3Q-08A6
215
98
110
170
133.4
106.38
150
5
17
66
14.5
32
-1.5
15.5
20
30
3Q-10A8
254
119
132
220
171.4
139.72
190
5
18
81
8.5
26.5
-10.5
7.5
39
45
3Q-12A8
315
133
145
220
171.4
139.72
190
6
18
106
8.5
26.5
-14.5
3.5
42
50
型號Model
J1
K max.
L
L1
L1
M
N
P
Q
R max.
R min.
S
T
U
V
W
3Q-08A6
98
M75x2
M12
17
20
37
95
25
36
20.8~44.8
17.1~41.1
35
14
M6
264
80
3Q-10A8
115
M90x2
M16
23
25
42
110
30
40.5
21.1~52.8
16.7~48.2
40
16
M8
312
100
3Q-12A8
140
M115x2
M16
22
24
50
111
30
57
34.1~70.1
28.8~64.8
50
21
M8
360
130
紅色數據為3Q-A型之寸法（The dimensions and the specifications of 3Q-A are in the red data.）
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
