防塵裝置：使用迷宮環設計，工作中鐵屑及切削液不易進入夾盤內部，使夾盤延長使用壽命與精度保持。
內藏式止逆裝置：內藏式止逆閥設計，夾持狀態下不需持續供氣也能保持夾持力，并且大幅降低工作扭矩減少負載。
提高轉速：回轉速度范圍從100RPM到180RPM，較高的轉速能夠?qū)?yīng)更廣范圍的應用。
前置式氣缸：氣缸與夾盤直結設計，確保夾持的穩定性，更方便於組裝及操作。
氣缸防銹處理：在潮濕及工作環境較差的情況，氣缸內部經防銹處理，不會生銹或卡死。
Dust and water proof cover:
Design with Labyrinth Seal Rings, prevent the metal chips and coolant into the internal cylinder to guarantee chuck's performance and service life.
Built in check Valve:
Design with built in Check Valve. It's doesn't need to supply the air continuously and remain low working torque also reduce the air consumption.
Higher Rotation Speed:
The rotation speed from 100RPM to 180RPM, higher rotation speed to fit with more kind of working.
Integral pneumatic cylinder:
Connect chuck and built-in cylinder to each other directly;thus enables operation stability.Moreover, it is more convenient for installation and operation since the use of draw tube and draw bar are no longer necessary.
Rustproof treated cylinder:
The cylinder won’t get rusty and seized even in wet or high moisture working environment.
|
規格
Spec 型號 Model |
通孔直徑 Thru hole dia. mm |
活塞面積 Piston Area cm2 |
柱塞行程 Piston stroke mm |
爪行程直徑 Jaw stroke Dia. mm |
|---|---|---|---|---|
| RTS-05 | 16 | 74 | 10 | 4.6 |
| RTS-06 | 20 | 120 | 13 | 5.5 |
| RTS-08 | 30 | 190 | 16 | 6.8 |
| RTS-10 | 43 | 280 | 19 | 8 |
| RTS-05T | 16 | 74 | 10 | 4.6 |
| RTS-06T | 20 | 120 | 13 | 5.5 |
|
規格
Spec 型號 Model |
凈重
|
最高轉速 Max RPM |
最大設定壓力 Max.Pressure kgf/cm2(Mpa) |
氣壓夾持力 Gripping Force At Air Pressure 7kgf/cm2 Kgf(KN) |
夾持范圍 Gripping Range mm |
|---|---|---|---|---|---|
| RTS-05 | 10 | 450 | 7(0.7) | 1340(13.1) | ?4-?136 |
| RTS-06 | 16.8 | 350 | 7(0.7) | 2330(22.8) | ?25-?166 |
| RTS-08 | 30.6 | 300 | 7(0.7) | 3730(36.5) | ?33-?215 |
| RTS-10 | 45.1 | 250 | 7(0.7) | 5480(53.7) | ?43-?255 |
| RTS-05T | 9.7 | 450 | 7(0.7) | 1340(13.1) | ?4-?136 |
| RTS-06T | 16.3 | 350 | 7(0.7) | 2330(22.8) | ?25-?166 |
|

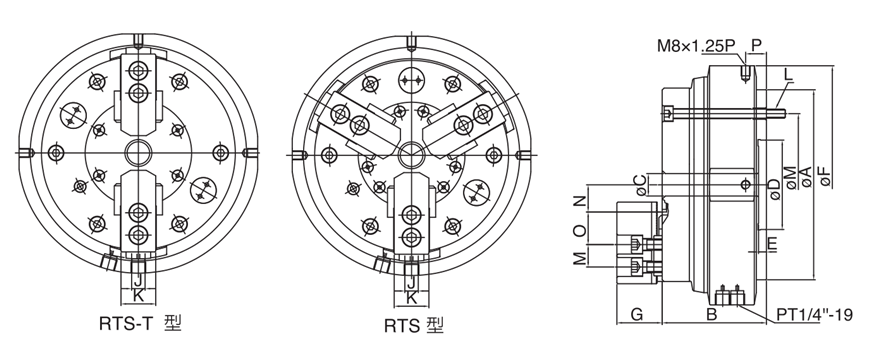

規格
Spec 型號 Model |
A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| RTS-05 | 140 | 85 | 16 | 60 | 6 | 182 | 33.6 | 62 | 14 |
| RTS-06 | 170 | 93 | 20 | 80 | 7 | 215 | 40.4 | 73 | 20 |
| RTS-08 | 215 | 112 | 30 | 110 | 8 | 255 | 42.4 | 95 | 25 |
| RTS-10 | 255 | 120 | 43 | 140 | 8 | 300 | 46.4 | 110 | 30 |
| RTS-05T | 140 | 85 | 16 | 60 | 6 | 182 | 33.6 | 62 | 14 |
| RTS-06T | 170 | 93 | 20 | 80 | 7 | 215 | 40.4 | 73 | 20 |
|
規格
Spec 型號 Model |
J | K | L | M | P | N max | N min | O mx | O min |
|---|---|---|---|---|---|---|---|---|---|
| RTS-05 | 10 | 25 | 6-M8×1.25P | PCD?118 | 18.5 | 26.93 | 24.62 | 20.05 | 6.55 |
| RTS-06 | 12 | 31 | 6-M8×1.25P | PCD?147 | 18.5 | 36.46 | 33.69 | 21.55 | 15.55 |
| RTS-08 | 14 | 35 | 6-M10×1.5P | PCD?185 | 19.5 | 44.92 | 41.52 | 29.55 | 17.55 |
| RTS-10 | 16 | 40 | 6-M10×1.5P | PCD?220 | 21.5 | 53.63 | 49.59 | 36.55 | 17.05 |
| RTS-05T | 10 | 25 | 6-M8×1.25P | PCD?118 | 18.5 | 26.93 | 24.62 | 20.05 | 6.55 |
| RTS-06T | 12 | 31 | 6-M8×1.25P | PCD?147 | 18.5 | 36.46 | 33.69 | 21.55 | 15.55 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made下一條：3Q快拆式動力夾頭
