品牌/Brand：NTH
注氣型回轉油壓缸
高轉速注氣型回轉油壓缸，可通過油壓缸后端供應壓縮空氣。
安裝時前后鎖通用。
使用壓縮空氣時，需搭配油霧器
ROTARY HYDRAULIC CYLINDER WITH AIR CONNECTION AND SAFETY DEVICE
High rotary speed with air connection, Compressed air can be fed from the cylinder back parts.
It can be mounted from front or back.
During air feeding, please use oil lubricator.
|
規格 Spec 型號 Model |
活塞面積 Piston area cm2 押側Extend |
活塞面積 Piston area cm2 拉側Retract |
活塞行程 Piston stroke mm |
最高轉速 Max RPM |
|---|---|---|---|---|
| SLAN-75 | 42.6 | 37.1 | 15 | 6000 |
| SLAN-100 | 77 | 71.5 | 20 | 6000 |
| SLAN-125 | 121.2 | 113.1 | 25 | 6000 |
| SLAN-150 | 175.2 | 160.8 | 30 | 5500 |
| SLAN-200 | 312.5 | 290.4 | 35 | 5500 |
|
規格 Spec 型號 Model |
最大使用壓力 Max.Operating Pressure Mpa(kgf/cm2) |
注水部最高使用壓力 coolant connection Max.pressure Mpa(kgf/cm2) |
慣性矩 I kg*m2 |
重量 Weight kg |
|---|---|---|---|---|
| SLAN-75 | 4.0（40） | 0.8（8） | 0.01 | 3 |
| SLAN-100 | 4.0（40） | 0.8（8） | 0.04 | 4.5 |
| SLAN-125 | 4.0（40） | 0.8（8） | 0.06 | 7 |
| SLAN-150 | 4.0（40） | 0.8（8） | 0.1 | 9.6 |
| SLAN-200 | 4.0（40） | 0.8（8） | 0.29 | 15.5 |
|

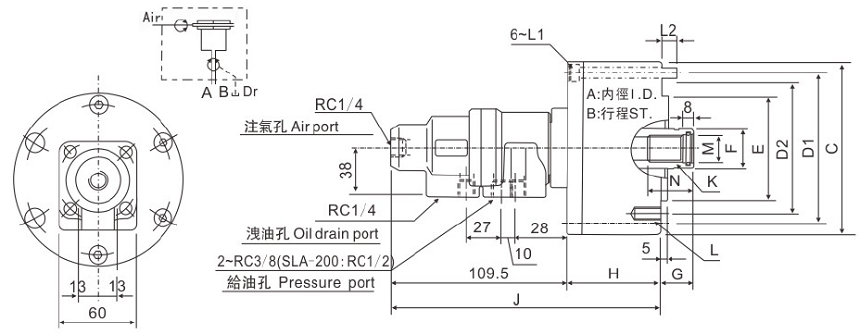

規格 Spec 型號 Model |
A | B | C | D1 | D2 | E H7 | F | G Max | G Min | H | J | K | L | L1 | L2 | M H8 | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLAN-75 | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 166 | M20×2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 |
| SLAN-100 | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 181 | M20×2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 |
| SLAN-125 | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 191 | M24×3.0 | 6~M12×20 | M8×85 | 12 | 25 | 45 |
| SLAN-150 | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 204 | M30×3.5 | 12~M12×24 | M10×100 | 16 | 31 | 45 |
| SLAN-200 | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 225 | M36×4.0 | 12~M16×30 | M10×125 | 21 | 37 | 60 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
