品牌/Brand：NTH
高轉速、重量輕、注氣型回轉油壓缸，可通過油壓缸后端供應壓縮空氣。
使用壓縮空氣時，需搭配空氣油霧器。
內藏逆止閥自鎖機構與泄壓閥，
可搭配行程控制近接開關?？纱钆涓袘?yīng)式近接開關(需另購)，可檢測油壓缸行程是否到位。
安裝時前后鎖通用。
泄油孔油管必須單獨接回油壓槽，以免產生背壓。
High rotary speed, light weight, air connection rotary cylinder, Compressed air can be fed from the cylinder back parts.
During air feeding, please use oil lubricator.
The safety check valve and pressure relief valve are built in the cylinder.
It can work with inductive proximity switch, the switch is excluded in accessories and need buying individually, It’s applied to check if the cylinder stroke is required or not
It can be mounted from front or back.
The drain port should be independently connected to oil tank to avoid back pressure.
尺寸單位/Size unit: mm
|
規格
Spec 型號 Model |
活塞面積 Piston area cm2 押側Extend |
活塞面積 Piston area cm2 拉側Retract |
活塞行程 Piston stroke mm |
最高轉速 Max RPM |
|---|---|---|---|---|
| SLAN-E110 | 91.2 | 87.9 | 20 | 6000 |
| SLAN-E120 | 109.3 | 106 | 21 | 6000 |
| SLAN-E130 | 128.9 | 123.1 | 30 | 6000 |
|
規格
Spec 型號 Model |
最大使用壓力 Max.Operating Pressure Mpa(kgf/cm2) |
注氣部最高使用壓力 Air connection Max.pressure Mpa(kgf/cm2) |
慣性矩 I kg*m2 |
重量 Weight kg |
|---|---|---|---|---|
| SLAN-E110 | 4.0(40) | 0.8(8) | 0.02 | 6.9 |
| SLAN-E120 | 4.0(40) | 0.8(8) | 0.02 | 8.8 |
| SLAN-E130 | 4.0(40) | 0.8(8) | 0.03 | 9.1 |
|

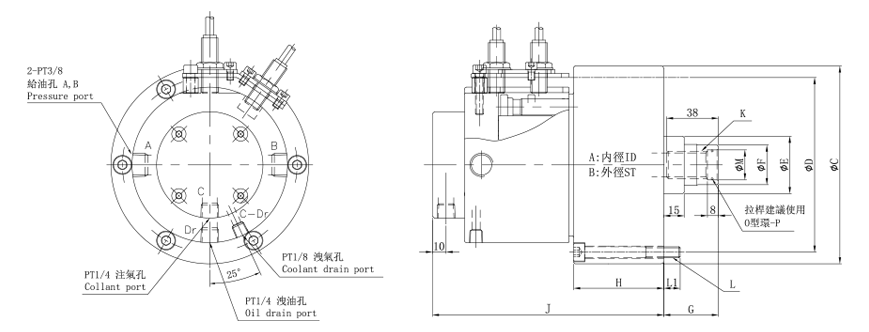

規格
Spec 型號 Model |
A | B | C h7 | D | E | F | G Max | G Min | H | J | K | L | L1 | M H8 | N | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLAN-E110 | 110 | 20 | 145 | 128 | 42 | 29 | 60 | 40 | 66 | 146 | M20×2.5 | 6~M8×70 | 12 | 22 | 38 | S20 |
| SLAN-E120 | 120 | 21 | 168 | 145 | 42 | 29 | 60 | 39 | 69.5 | 148 | M20×2.5 | 6~M10×75 | 17 | 22 | 38 | S20 |
| SLAN-E130 | 130 | 30 | 168 | 150 | 50 | 33 | 60 | 30 | 79.5 | 158 | M24×3.0 | 6~M10×85 | 17 | 27 | 43 | S24 |
