品牌：NTH
切削抗震設計 手臂張開設計 無彈簧無磨損
MECHANISM FOR OPENING THE ARMS OF THE STEADY REST WITHOUT SPRINGS AND FREE FROM WEAR.AND ANTI-VIBRATION DESIGN FOR MACHINING.
潤滑 選配? ?OPTION OF LUBRICATION
手動潤滑：低潤滑，用于中等工作條件，小切削量
集中潤滑：由于惡劣工作條件下，大切量
油氣潤滑：用于大切削量，粉塵或強力冷卻的最惡劣條件下
Manual lubrication: Low cost solution for medium working conditions and low swarf.
Central lubrication: For heavy working conditions and high build up of swarf
Central lubrication oil and air: For heaviest cutting conditions with high built up of swarf,dust or coolant
滾輪 選配? ?OPTION OF LUBRICATION
NTH-OMSR滾輪（精度等級P05）是專為中心架設計
特殊的密封保證了最高的精度和使用壽命
標準配置：圓柱型滾子1套
選配：腰鼓型滾子用于跟刀式應用的中心架
Omatei rollers (precision class P05) specially developed for our Steady Rests
Special sealing ensures highest precision and service life
Standard equipment: 1 set of cylindrical rollers
Option: Spherical rollers (for travelling Steady Rests)
|

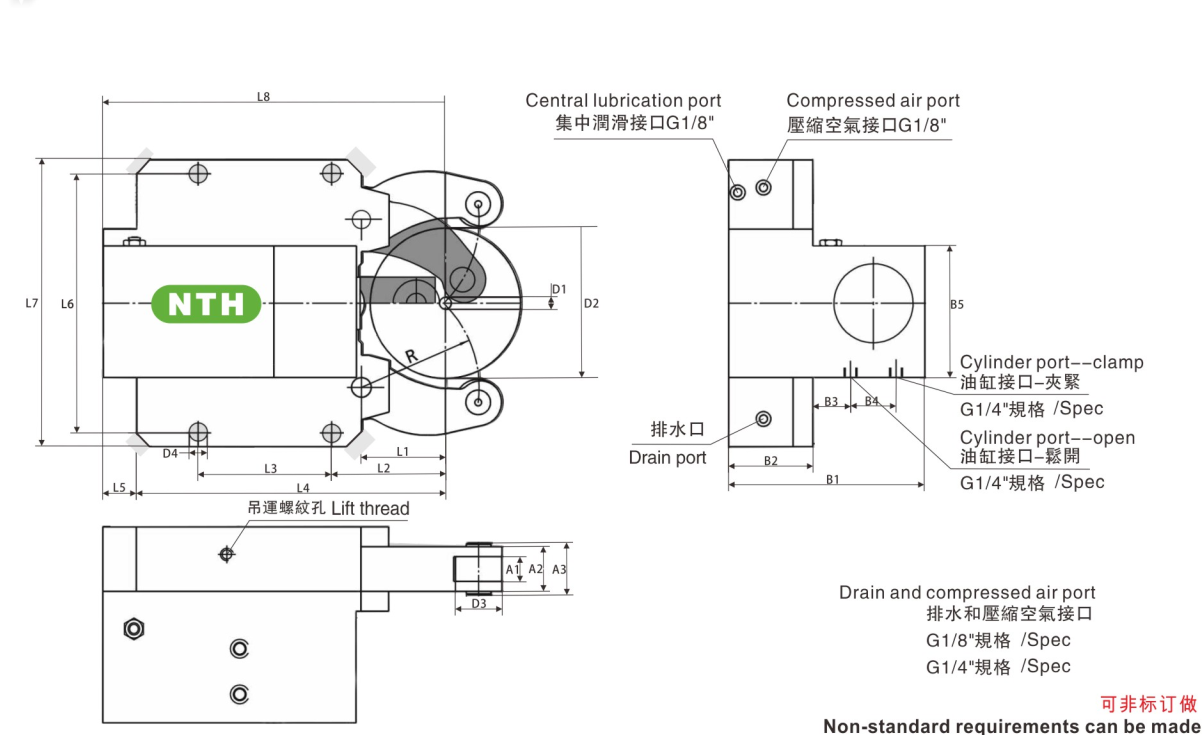

NTH-OMSR 型號/Model 規格/Spec |
OMSR-B1 | OMSR-B2 | OMSR-B3 | OMSR-B4 | OMSR-B5 | OMSR-B6 |
|---|---|---|---|---|---|---|
| D1 (mm) | 50 | 50 | 90 | 125 | 200 | 230 |
| D2 (mm) | 200 | 310 | 350 | 460 | 530 | 630 |
| D3 (mm) | 47 | 62 | 62 | 80 | 100 | 100 |
| D4 (mm) | 18 | 23 | 23 | 27 | 27 | 35 |
| L1 (mm) | 103 | 160 | 180 | 175 | 283 | 290 |
| L2 (mm) | 138 | 178 | 198 | 215 | 320 | 375 |
| L3 (mm) | 135 | 270 | 270 | 330 | 440 | 500 |
| L4 (mm) | 335 | 510 | 530 | 709 | 897.5 | 1020 |
| L5 (mm) | 37.5 | 102.5 | 102.5 | 91 | 103.5 | 110 |
| L6 (mm) | 262 | 400 | 400 | 610/640 | 650 | 855 |
| L7 (mm) | 290 | 440 | 440 | 680 | 710 | 930 |
| L8 (mm) | 372.5 | 612.5 | 632.5 | 800 | 1001 | 1130 |
| A1 (mm) | 25 | 29 | 29 | 29 | 32 | 32 |
| A2 (mm) | 45 | 75 | 75 | 75 | 100 | 100 |
| A3 (mm) | 52 | 83 | 83 | 83 | 112 | 110 |
| B1 (mm) | 198 | 325 | 325 | 350 | 405 | 487 |
| B2 (mm) | 85 | 145 | 145 | 145 | 180 | 190 |
| B3 (mm) | 38 | 79.5 | 79.5 | 74.5 | 191 | 191 |
| B4 (mm) | 46 | 66 | 66 | 96 | 50 | 50 |
| B5 (mm) | 133 | 170 | 170 | 185 | 260 | 260 |
|
工作壓力最小/最大 Work pressure Min./Max. (bar) |
8/60 | 8/80 | 8/80 | 8/70 | 8/70 | 8/70 |
|
最大夾緊力/滾軸 Max clamping force of the roller (daN) |
1000 | 2000 | 2000 | 3000 | 4000 | 4000 |
|
整個夾持范圍的定位精度 Position accuracy within the clamping range (mm) |
0.04 | 0.06 | 0.06 | 0.06 | 0.08 | 0.08 |
|
重復定位精度 Repeatability accuracy (mm) |
0.007 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 |
|
滾輪最大線速度 Max line speed of the roller (m/min) |
725 | 600 | 600 | 560 | 570 | 570 |
| 重量 Weight(KG) | 47.8 | 174.8 | 177.8 | 482.8 | 1000 | 1300 |
