產品展示

虎鉗

SVF-B 彈性化并列式虎鉗系列

FLEXIBLE LINE UP VISE SERIES

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

高生產力 高靈活度 High Capacity High Flexibility

雙方向皆可夾持

Two way clamping

材質：工具鋼

Material 100% tool steel

硬度：HRC55°以上

Heat treated HRC 55° & ground

夾持力：

Clamping force:

SVF-50 : 1000 kgf

SVF-72 : 2000 kgf

SVF-100 : 3000 kgf

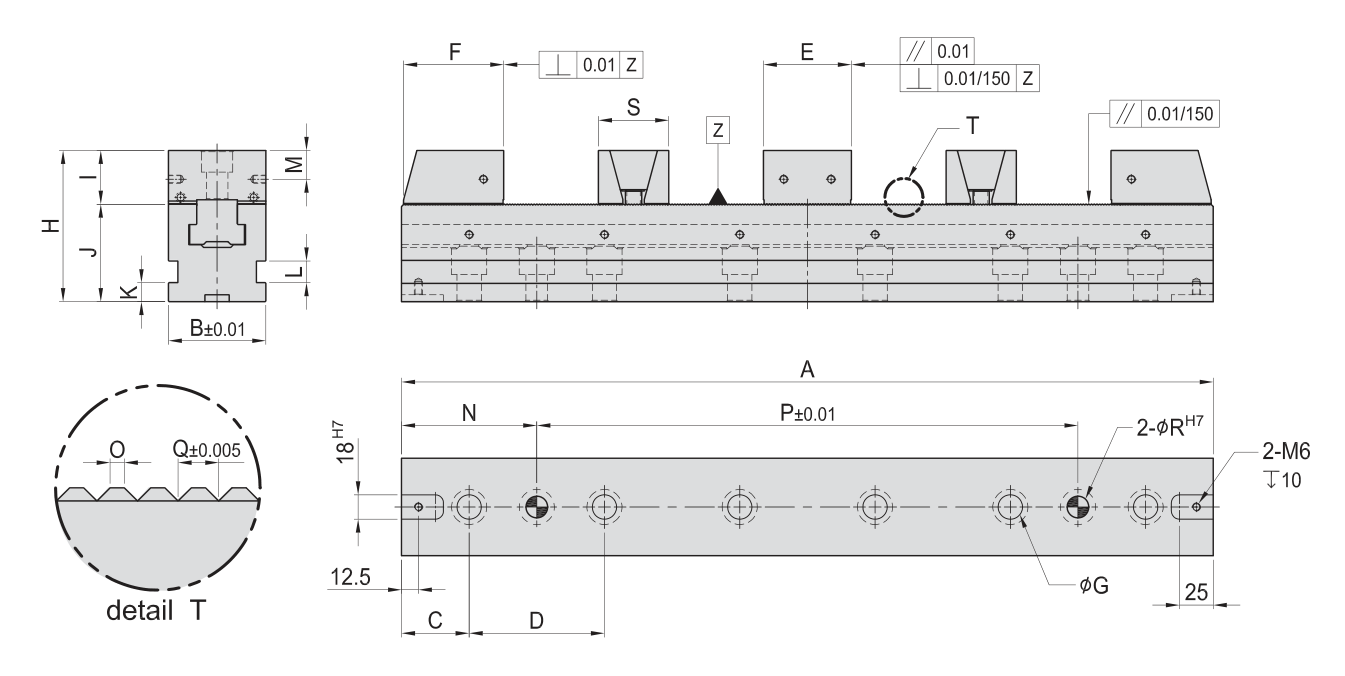

MODEL NO.	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	kg
SVF-B-5030-80	300	50	30	80	44	50	14	75	24.8	50	10	12	12.5	70	0.50	160	1.5	12	36	6.5
SVF-B-5030-100	300	50	50	100	44	50	14	75	24.8	50	10	12	12.5	100	0.50	100	1.5	12	36	6.5
SVF-B-5040-80	400	50	40	80	44	50	14	75	24.8	50	10	12	12.5	80	0.50	240	1.5	12	36	7.6
SVF-B-5040-100	400	50	50	100	44	50	14	75	24.8	50	10	12	12.5	100	0.50	200	1.5	12	36	7.6
SVF-B-5050-80	500	50	50	80	44	50	14	75	24.8	50	10	12	12.5	90	0.50	320	1.5	12	36	9.0
SVF-B-5050-100	500	50	50	100	44	50	14	75	24.8	50	10	12	12.5	100	0.50	300	1.5	12	36	9.0
SVF-B-5060-80	600	50	60	80	44	50	14	75	24.8	50	10	12	12.5	100	0.50	400	1.5	12	36	10.5
SVF-B-5060-100	600	50	50	100	44	50	14	75	24.8	50	10	12	12.5	100	0.50	400	1.5	12	36	10.5
SVF-B-5070-80	700	50	70	80	44	50	14	75	24.8	50	10	12	12.5	110	0.50	480	1.5	12	36	12.0
SVF-B-5070-100	700	50	50	100	44	50	14	75	24.8	50	10	12	12.5	100	0.50	500	1.5	12	36	12.0
SVF-B-7240-100	400	72	50	100	65	74	18	112	39.7	72	14	16	21.3	100	0.70	200	2.0	16	52	19.0
SVF-B-7250-100	500	72	50	100	65	74	18	112	39.7	72	14	16	21.3	100	0.70	300	2.0	16	52	27.0
SVF-B-7260-100	600	72	50	100	65	74	18	112	39.7	72	14	16	21.3	100	0.70	400	2.0	16	52	25.0
SVF-B-7270-100	700	72	50	100	65	74	18	112	39.7	72	14	16	21.3	100	0.70	500	2.0	16	52	27.5
SVF-B-10040-100*	400	100	50	100	70	75	18	115	43.1	72	14	16	22.2	100	0.85	200	2.5	16	65	26.5
SVF-B-10050-100	500	100	50	100	70	75	18	115	43.1	72	14	16	22.2	100	0.85	300	2.5	16	65	32.5
SVF-B-10060-100	600	100	50	100	70	75	18	115	43.1	72	14	16	22.2	100	0.85	400	2.5	16	65	36.6
SVF-B-10070-100	700	100	50	100	70	75	18	115	43.1	72	14	16	22.2	100	0.85	500	2.5	16	65	41.0

(以上各型號并列式虎鉗基本可夾1-4個工件，如需增加工件，請加訂購零件，加訂購零件請參考零件頁)

注明[*]記號之型號，只能夾3個工件

(SVF vises listed above come equipped to clam 1-4 parts, if additional part clamping is required please order optional accessories as listed on parts pages)

[*]these units will only hold up to 1-3 parts.

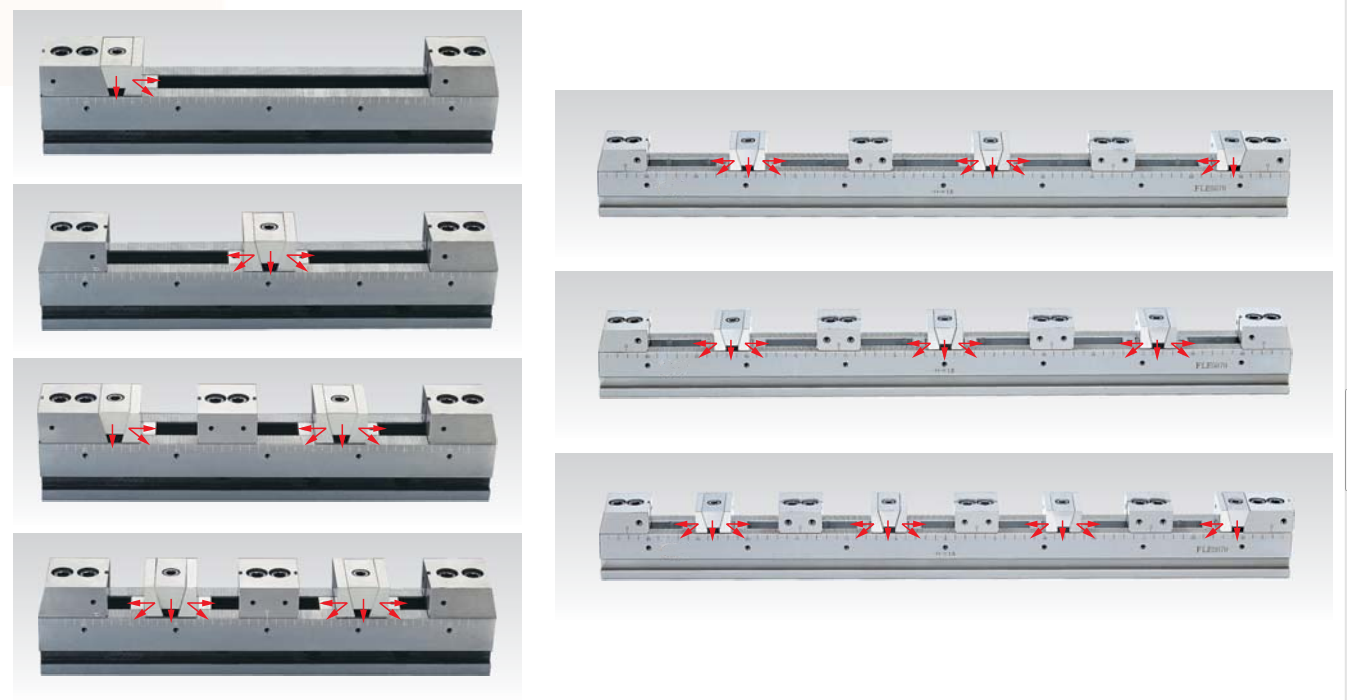

施力方向 Forcing direction

夾持工件最大范圍 Maximum width of the workpieces which can be clamped

品名代號	一個工件	二個工件	三個工件	四個工件	五個工件	六個工件
SVF-B-5030	176	82	32	21	--	--
SVF-B-5040	276	132	65	46	23	17
SVF-B-5050	376	182	98	71	43	34
SVF-B-5060	476	232	132	96	63	50
SVF-B-5070	576	282	165	121	83	67
SVF-B-7240	217	100	33	20	--	--
SVF-B-7250	317	150	65	45	16	--
SVF-B-7260	417	200	100	70	36	27
SVF-B-7270	517	250	133	95	56	44
SVF-B-10040	204	92	23	--	--	--
SVF-B-10050	304	142	56	37	--	--
SVF-B-10060	404	192	89	62	26	18
SVF-B-10070	504	242	123	87	46	35

品名代號	七個工件	八個工件	九個工件	十個工件	十一個工件
SVF-A-5030	--	--	--	--	--
SVF-A-5040	--	--	--	--	--
SVF-A-5050	19	15	--	--	--
SVF-A-5060	33	28	17	14	--
SVF-A-5070	48	40	28	24	16
SVF-A-7240	--	--	--	--	--
SVF-A-7250	--	--	--	--	--
SVF-A-7260	--	--	--	--	--
SVF-A-7270	23	18	--	--	--
SVF-A-10040	--	--	--	--	--
SVF-A-10050	--	--	--	--	--
SVF-A-10060	--	--	--	--	--
SVF-A-10070	--	--	--	--	--
