品牌/Brand：NTH
此夾頭采用工件端面夾持方式，可防止在夾持過程中的工件變形，適用于薄片工件夾持加工。
此夾頭具有夾持補償機構，適用于端面不規則的工件。
此夾頭可搭配氣密檢測裝置。
To prevent deformation of workpiece for gripping the end surface, suitable for thin workpiece process.
The compensating mechanism of gripping that can clamp irregular surface workpieces.
It can go with the check device to inspect the clamping status.
尺寸單位/Size unit: mm
|
規格
Spec 型號 Model |
楔心行程 Plunger stroke mm |
爪行程直徑 Jaw stroke Dia. mm |
最大夾持直徑 Max chucking Dia. mm |
最小夾持直徑 Min chucking Dia. mm |
容許油壓缸推力 Max.Pull force KN(kgf) |
|---|---|---|---|---|---|
| 2F-06 | 12 | 8 | 79 | 55 | 6(610) |
| 2F-08 | 12 | 8 | 106 | 75 | 12(1224) |
| 2F-10 | 12 | 8 | 150 | 119 | 12(1224) |
|
規格
Spec 型號 Model |
最大夾持力 Max clamping force KN(kgf) |
最高轉速 Max RPM |
慣性矩 I kg*m2 |
重量 Weight kg |
適合油壓缸 Matched cylinders |
最大使用壓力 Max Pressure Mpa(kgf) |
|---|---|---|---|---|---|---|
| 2F-06 | 5(510) | 4000 | 0.035 | 9.8 | S-100R | 0.8(8) |
| 2F-08 | 11(1122) | 3500 | 0.12 | 20.3 | S-100R | 1.7(17) |
| 2F-10 | 11(1122) | 3500 | 0.28 | 30.7 | S-100R | 1.7(17) |

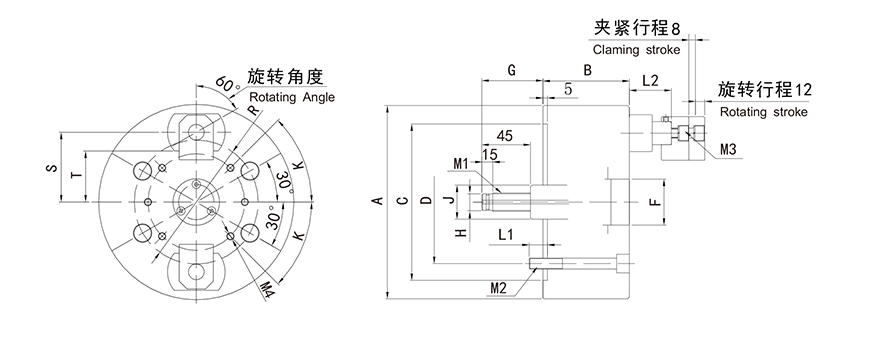

規格
Spec
型號 Model
A
B
C
D
F
G Max
G Min
H
J
K
2F-06
165
86
140
104.8
45
70
50
14
28
30°
2F-08
210
90
170
133.4
56
75
55
16
38
50°
2F-10
254
95
220
171.4
56
70
50
16
38
50°
規格
Spec
型號 Model
L1
L2
M1
M2
M3
M4
R
S
T
2F-06
15
36-56
M16
M10
M10
4-M6
64
57.5
37.5
2F-08
18
50-70
M20
M12
M12
4-M8
104
75
55
2F-10
24
50-70
M20
M16
M12
4-M8
140
95
72.5
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
