品牌：NTH
1. 同一個卡盤，可實現兩爪卡盤及三爪卡盤的功能。
2. 在夾持圓形工件切換為異形工件時，只須調整卡爪，無需更換卡盤。
3. 卡盤所有滑動面均經過表面硬化及研磨處理，以提高回轉精度與使用壽命。
1. The function of 2 jaw chuck and 3 jaw chuck can be used in one same chuck.
2. When the round workpiece need change to irregular type, just change the chuck jaws, no need to change the chuck.
3. All chuck's sliding surfaces are hardened and ground to increase rotary accuracy and longer service life.

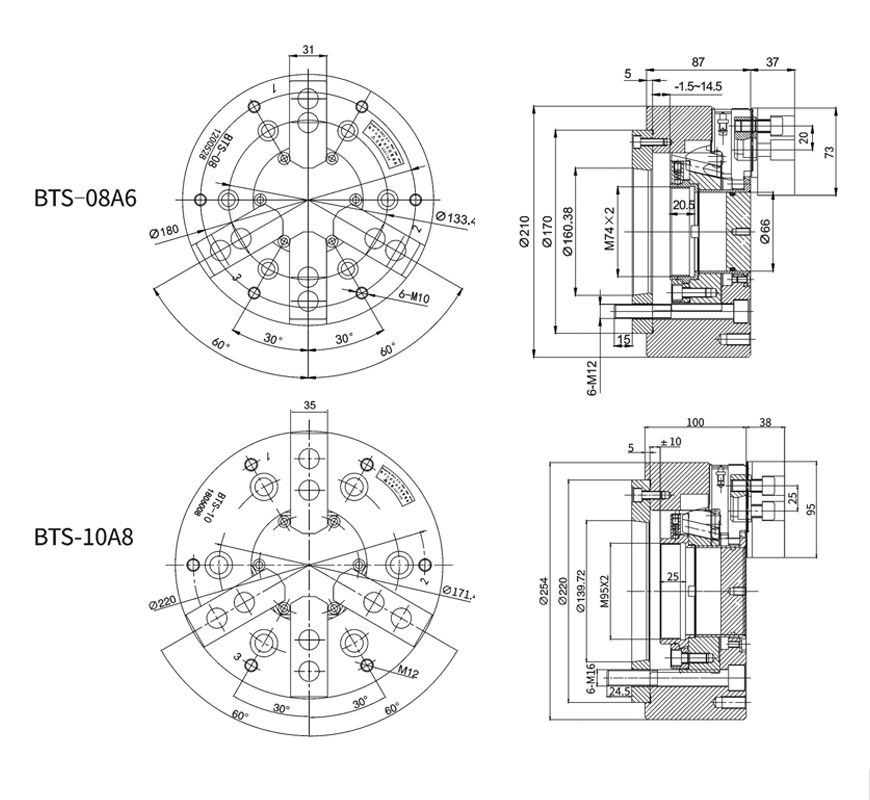

尺寸單位/Size Unit:mm
|
規格 Spec |
通孔直徑 |
楔心行程 |
爪行程直徑 |
最大夾持直徑 |
最小夾持直徑 |
容許油壓缸推力 |
容許油壓缸推力 |
|---|---|---|---|---|---|---|---|
|
BTS-08A6 |
66 |
16 |
7.4 |
210 |
23 |
14.7(1470) |
21.5(2200) |
| BTS-10A8 | 75 | 20 | 9.2 | 254 | 31 | 23.1（2360） | 34.3（3500） |
|
規格 Spec |
最大夾持力 |
最大夾持力 |
最高轉速 |
重量 |
適合油壓缸 |
最大使用壓力 |
最大使用壓力 |
|---|---|---|---|---|---|---|---|
|
BTS-08A6 |
37.9(3870) |
56.8(5800) |
4200 |
25 |
H-1552 |
1.2(12) |
1.8(18) |
| BTS-10A8 | 57.2（5840） | 85.8（8750） | 3300 | 35 | H-1875 | 1.4（14） | 2.1（21） |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
