角度定制：非標角度可以定制
多面加工：同一本體一次裝夾實現8x45°或6x60°多個面加工
快速換模：插撥式夾具固定方案，1分鐘內實現夾具更換
浮動靠山：疊加專利技術浮動靠山，定位時伸出，轉位時縮回
高精度 ：角度分度精度<1' 重復定位<0.01mm
|
規格

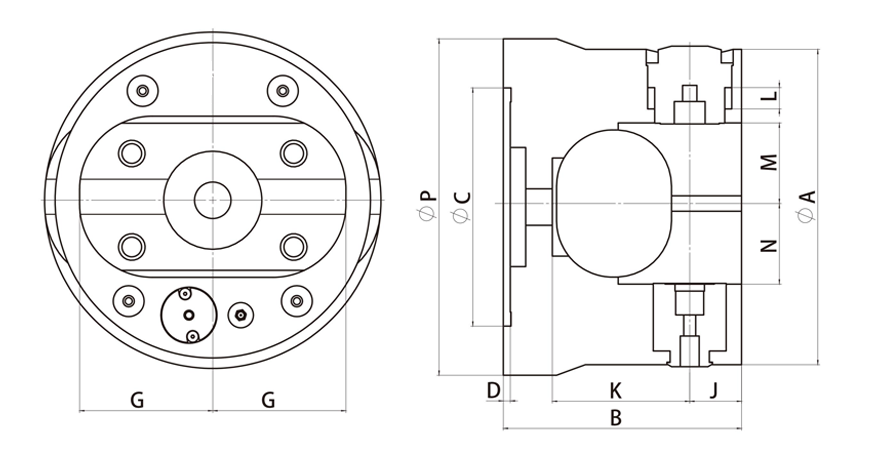

Spec 型號 Model |
?A | B | ?C(h7) | D | G | J | K | M | N | P |
|---|---|---|---|---|---|---|---|---|---|---|
| IAC-168A/C | 168 | 142 | 140 | 3.5 | 68 | 35 | 70 | 37.9 | 37.5 | 190 |
|
IAC-203A/C |
203 | 158 | 140 | 5 | 82 | 36 | 82 | 48.3 | 43.5 | 216 |
|
IAC-225A/C |
225 | 170 | 170 | 5 | 95 | 37 | 95 | 59.3 | 54.5 | 240 |
|
IAC-256A/C |
256 | 187 | 220 | 5 | 105 | 42 | 105 | 61.5 | 60 | 276 |
|
IAC-305A/C |
305 | 212 | 220 | 5 | 130 | 58 | 130 | 86 | 84.5 | 330 |
|
IAC-400A/C |
400 | 278 | 300 | 8 | 175 | 58 | 175 | 118.8 | 114.5 | 416 |
|
IAC-460A/C |
460 | 308 | 300 | 8 | 205 | 58 | 205 | 137 | 133 | 490 |
|
規格
Spec 型號 Model |
夾緊力 KN |
主軸孔徑 mm |
最高轉速 RPM |
重量 kg |
適配主軸 No |
最大工件尺寸 mm |
夾持行程 mm |
|---|---|---|---|---|---|---|---|
|
IAC-168A/C |
10.6 | 45 | 3500 | 15 | A2-5 | 136 | 9 |
|
IAC-203A/C |
11.3 | 45 | 3000 | 24 | A2-5 | 164 | 15.2 |
|
IAC-225A/C |
11.3 | 45 | 2800 | 30 | A2-6 | 190 | 15.2 |
|
IAC-256A/C |
14.5 | 45 | 2500 | 42 | A2-8 | 210 | 19.1 |
|
IAC-305A/C |
14.5 | 45 | 2200 | 61 | A2-8 | 260 | 19.1 |
|
IAC-400A/C |
31.4 | 45 | 1800 | 120 | A2-11 | 350 | 30 |
|
IAC-460A/C |
31.4 | 45 | 1500 | 161 | A2-11 | 410 | 30 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
