軟爪/硬爪/扇形爪

日系卡盤硬爪系列

HARD JAWS FOR HOWA CHUCK

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

品牌：OMATEI
選型指導：
1，所用卡盤的品牌及型號
2，工件尺寸及需要夾持的高度
產品優勢：
1，標準硬爪材質為優質合金鋼，強度好。
2，精密齒距緊密貼合卡盤基爪，降低磨損。
3，可用于NTH及所有其他品牌相關型號的卡盤。
4，客制化非標卡爪可設計、定做、OEM代工。

Brand:OMATEI
Selection Guidance
1, Chuck brand and model name
2, Workpiece size and the gripping height
Advantage
1, For standard hard jaws, it's made of high quality alloy steel
2, Fine serration pitch can tight fit with chuck master jaws, lower abrasion.
3, Applicable onto the related chuck models of SMW/Kitagawa/Soul/Howa/Samchully/Auto-strong/Tonfou/Chandox/Autogrip/NTH and so on well-known brand.
4, Customized and non-standard jaws and be designed and OEM.

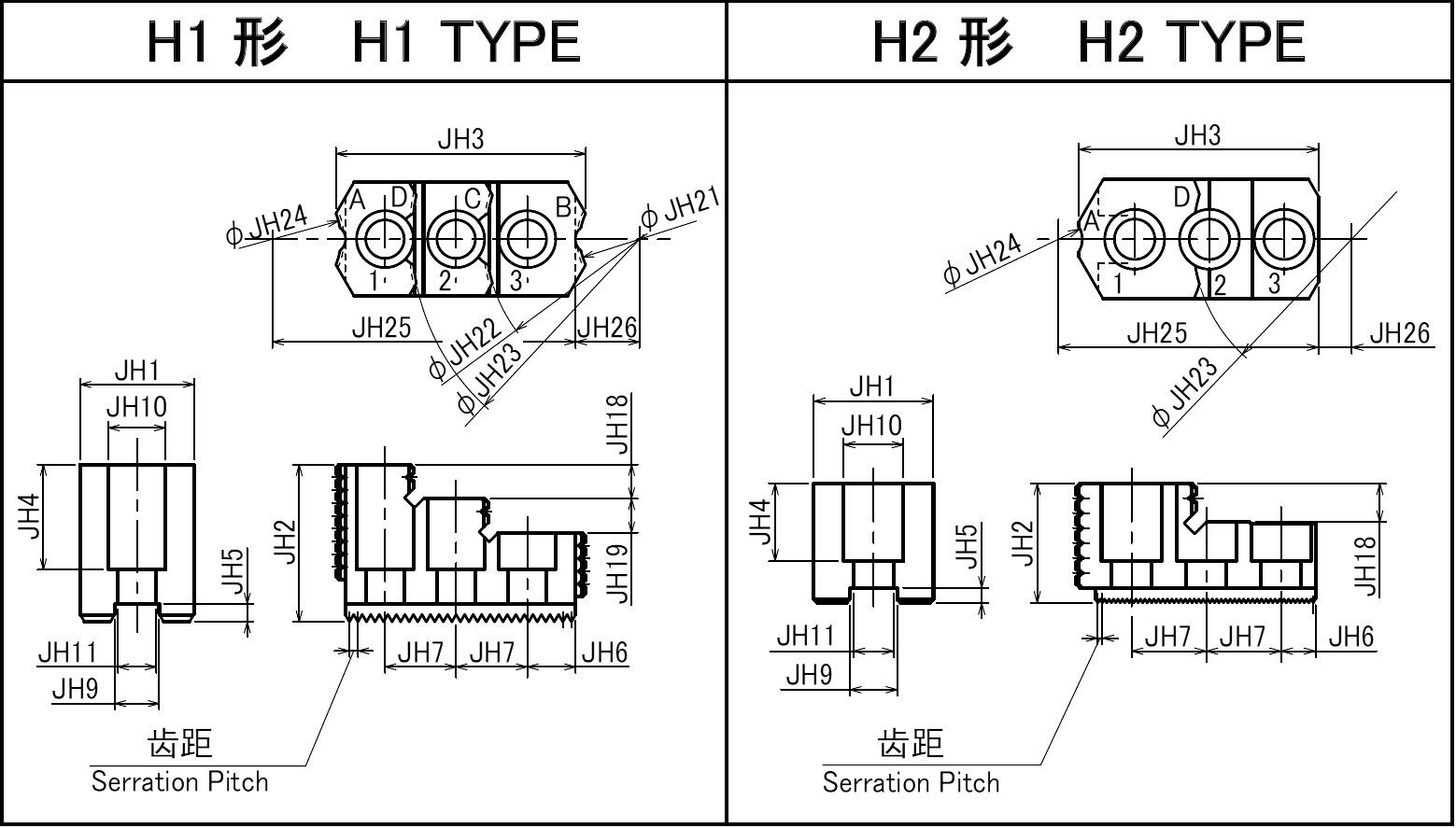

Chuck number	Size	serration Pitch	JH1	JH2	JH3	JH4	JH5	JH6	JH7	JH9	JH10	JH11	JH18	JH19	JH21	JH22	JH23	JH24	JH25	JH26	質量KG (1個） Weight	爪形式 Jaw type
H01MA	6	3	35	46	85.2	31	6	13.5	20	12	17.5	11	10	10	44	104	128	56	106	25	0.6	H1
H01MA	8	3	40	55	87.8	37	6	17	25	14	20	13.5	12	12	42	108	160	48	106.5	22.5	0.7	H1
H01MA	10	3	40	56	98.7	39	6	15	15	16	20	13.5	13	13	86	145	208	53	120	45	1	H1
H01MA	12	3	50	62	104.4	45	6	16	16	18	23	16	15	15	140	200	260	70	134.5	71.5	1.5	H1
H01MA	15	3	65	75	153.3	55	8	20	20	26	32	22	30				300	150	225	68	3.3	H2
H037M H027M	4/5	1.5	28	30	54.3	20	5	12	14	11	14	9	8				75	20	63	12	0.3	H2
H037M H027M	6	1.5	35	35	64.3	22	5	10	20	12	17.5	11	11				86	12	69.5	9.5	0.4	H2
H037M H027M	8	1.5	40	40	80.1	26	5	11.5	25	16	20	13.5	13				106	16	87	11	0.8	H2
H037M H027M	10	1.5	45	45	95.3	30	5	15	30	18	23	16	15				138	24	106	16	1.2	H2
H037M H027M	12	1.5	50	50	109.7	37	5	15.5	35	21	26	18	20				166	32	124.5	17.5	1.8	H2
H3KT	15	3	60	60	132.5	41	8	18	42	26	32	22	20	12	90	116	205	65	164	32	3	H2
H3KT	6	1.5	31	35	70.8	23	5	14	20	12	17.5	11	12	12	71	136	68		104	36	0.3	H3
H3KT	8	1.5	35	51	87	36	5	19	25	14	20	13.5	12	13	100	186	169	87	127	38	0.6	H1
H3KT	10	1.5	40	54	101.3	39	5	10.5	30	16	20	13.5	13				220	82	136.5	54.5	1	H1
H3KT	12	1.5	50	52	106.64	35	5	20.25	30	21	26	17.5	17				210	84	145.25	47.75	1.3	H2

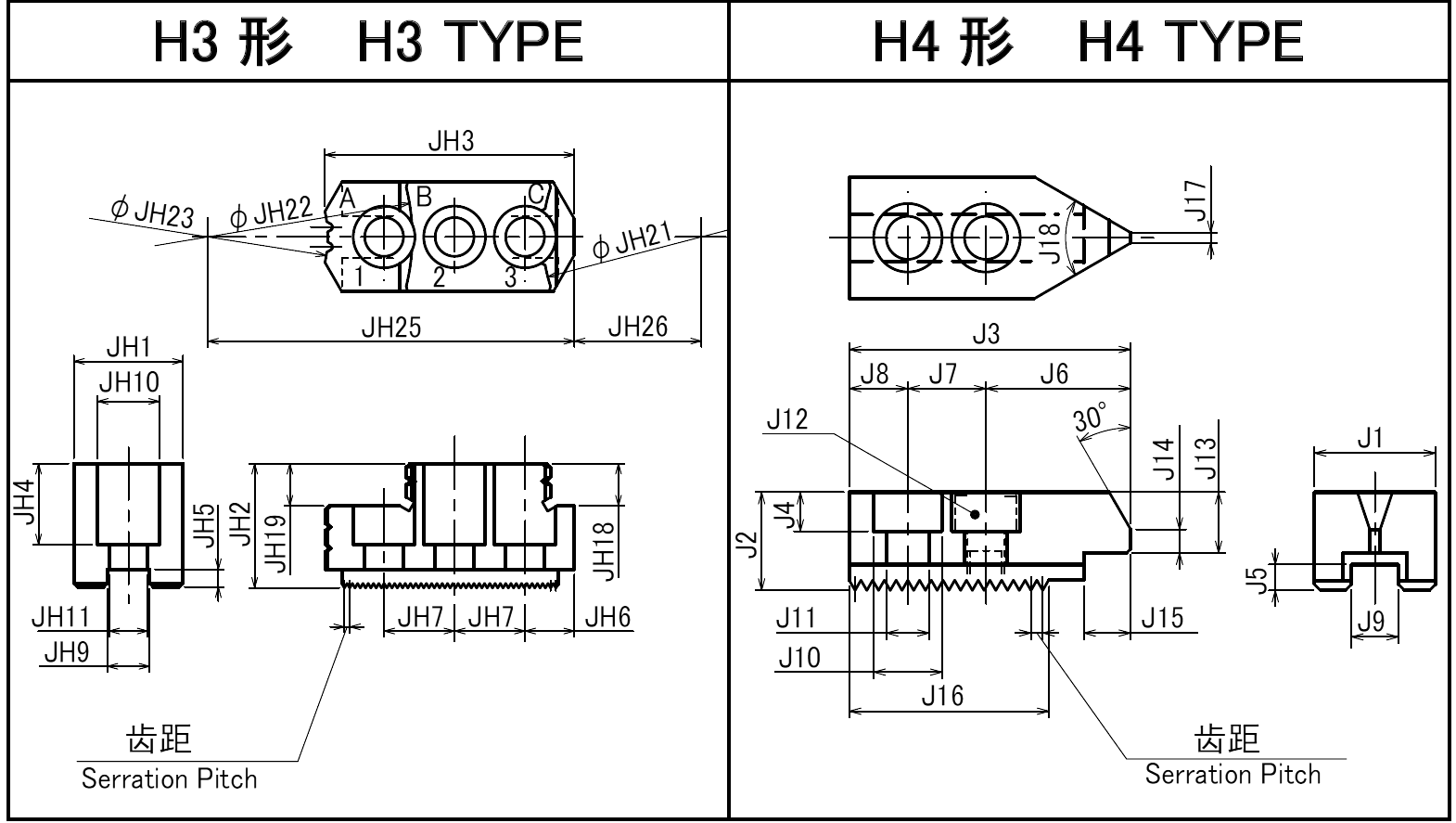

Chuck number	Size	serration Pitch	J1	J2	J3	J4	J5	J6	J7	J8	J9	J10	J11	J12	J13	J14	J15	J16	J17	J18	質量KG (1個） Weight	爪形式 Jaw type
H05M	6	1.5	31	23.5	23.5	10	5	38	20	15	12	17.5	11	M10	15.5	6	13	46.5	1.5	60°	0.4	H4
H05M	8	1.5	35	26	89.5	12	5	44.5	25	20	16	20	13.5	M12	18	7	14.5	57	1.5	60°	0.5	H4
H05M	10	1.5	40	29	103.5	14	5	48.5	30	25	18	23	15.5	M14	21	7	16	67.5	1.5	60°	0.7	H4
H05M	12	1.5	45	32	122	16	5	52	40	30	21	26	17.5	M16	22	7	16.5	85.5	1.5	60°	0.9	H4

Bolt number	Size	1-2	1-2	1-2	1-2	2-3	2-3	2-3	2-3
Chuck number	Size	A	B	C	D	A	B	C	D
H01MA	6	49~66	25~41	85~101	109~125	19~23	60~75	120~136	144~160
H01MA	8	75~109	18~50	83~117	135~169	23~57	69~103	136~169	188~222
H01MA	10	82~136	27~81	85~140	148~203	24~76	86~139	145~199	208~262
H01MA	12	83~166	34~119	94~179	154~239	24~107	94~178	154~238	214~298
H01MA	15	116~200			198~284	32~100			300~384
H037M H027M	4	23~40			61~67	11~15			75~93
H037M H027M	5	28~63			63~89	10~36			80~116
H037M H027M	6	54~82			87~114	13~40			128~155
H037M H027M	8	54~103			102~151	10~55			152~201
H037M H027M	10	84~132			140~187	26~72			199~247
H037M H027M	12	94~160			173~239	26~92			241~307
H037M H027M	15	119~204			200~287	36~121			282~367
H037M H027M	6	48~78	96~126	32~60		12~36	60~84	71~101
H3KT	8	75~109	9~83	74~109	107~142	24~58	60~94	125~159	158`192
H3KT	10	74~119	34~79	121~165	155~199	14~59	94~139	180~224	214~259
H3KT	12	101~166			166~233	42~108			226~292

保留技術更改的權利：Subject to technical changes
