品牌：OMATEI
選型指導：
1，所用卡盤的品牌及型號
2，工件尺寸及需要夾持的高度
產品優勢：
1，標準硬爪材質為優質合金鋼，強度好，硬度HRC60±3。
2，精密齒距緊密貼合卡盤基爪，降低磨損。
3，可用于NTH及所有其他品牌相關型號的卡盤。
4，客制化非標卡爪可設計、定做、代工。
Brand:OMATEI
Selection Guidance
1, Chuck brand and model name
2, Workpiece size and the gripping height
Advantage
1, For standard hard jaws, it's made of Japanese，brand high speed steel, the hardness can reach HRC60±3
2, Fine serration pitch can tight fit with chuck master jaws, lower abrasion.
3, Applicable onto the related chuck models of SMW/Kitagawa/Soul/Howa/Samchully/Auto-strong/Tonfou/Chandox/Autogrip/NTH and so on well-known brand.
4, Customized and non-standard jaws and be designed and OEM.
|

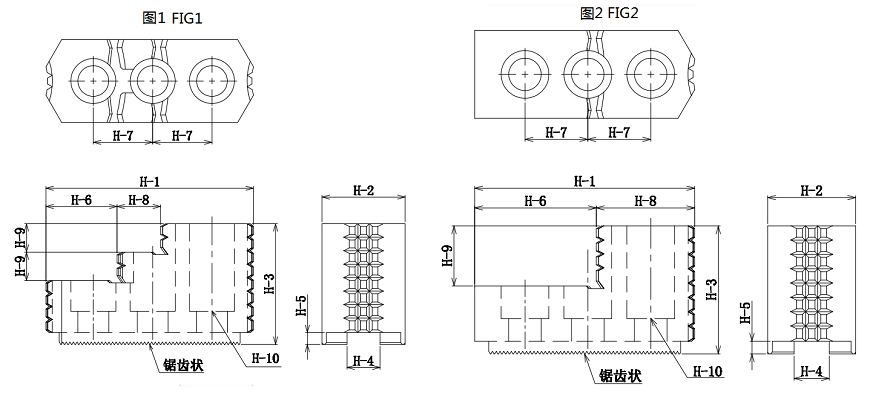

SPEC MODEL |
H-1 |
H-2 |
H-3 |
H-4 |
H-5 |
H-6 |
H-7 |
H-8 |
H-9 |
H-10 |
Serration Pitch |
Gross Weight(kg) |
參考圖 Ref |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HJ-05 |
53 |
23 |
28 |
10 |
4 |
30.5 |
14 |
22.5 |
10 |
M8 |
1.5×60° |
0.4 |
圖2 Fig2 |
|
HJ-06 |
67 |
31 |
36 |
12 |
5 |
39 |
20 |
28 |
12 |
M10 |
1.5×60° |
0.95 |
圖2 Fig2 |
|
HJ-06-3 |
67 |
31 | 49 | 12 | 5 | 18 | 20 | 19 | 12 | M10 |
1.5×60° |
1 |
圖1 Fig1 |
|
HJ-08 |
86 |
35 |
51 |
14 |
5 |
31 |
25 |
18 |
12 |
M12 |
1.5×60° |
1.95 |
圖1 Fig1 |
|
HJ-10 |
100 |
40 |
54 |
16 |
5 |
43 |
30 |
17 |
14 |
M12 |
1.5×60° |
2.85 |
圖1 Fig1 |
|
HJ-12 |
103 |
50 |
52 |
21(18) |
5 |
69.5 |
30 |
43.5 |
20 |
M16(M14) |
1.5×60° |
3.9 |
圖2 Fig2 |
|
HJ-12-3 |
103 | 50 | 66 | 21(18) | 5 | 36 | 30 | 32 | 15 |
M16(M14) |
1.5×60° |
4.2 |
圖1 Fig1 |
|
HJ-1518 |
149 |
62 |
86 |
22(25.5) |
8(5) |
55 |
43 |
38 |
20 |
M20 |
1.5×60° |
9.45 |
圖1 Fig1 |
|
HJ-15-1 |
149 |
62 |
86 |
26 |
8 |
55 |
43 |
38 |
20 |
M20 |
3.0×60° |
9.45 |
圖1 Fig1 |
|
HJ-2421 |
159.5 |
80 |
90 |
25 |
9 |
104.5 |
50 |
55 |
40 |
M20 |
3.0×60° |
14.3 |
圖2 Fig2 |
|
HJ-32 |
159.5 |
80 |
90 |
25 |
9 |
104.5 |
50 |
55 |
40 |
M20 |
3.0×60° |
14.3 |
圖2 Fig2 |
|
HJ-40(50) |
223 |
85 |
117 |
30 |
7 |
76.2 |
38.1 |
140 |
83 |
M24 |
|
|

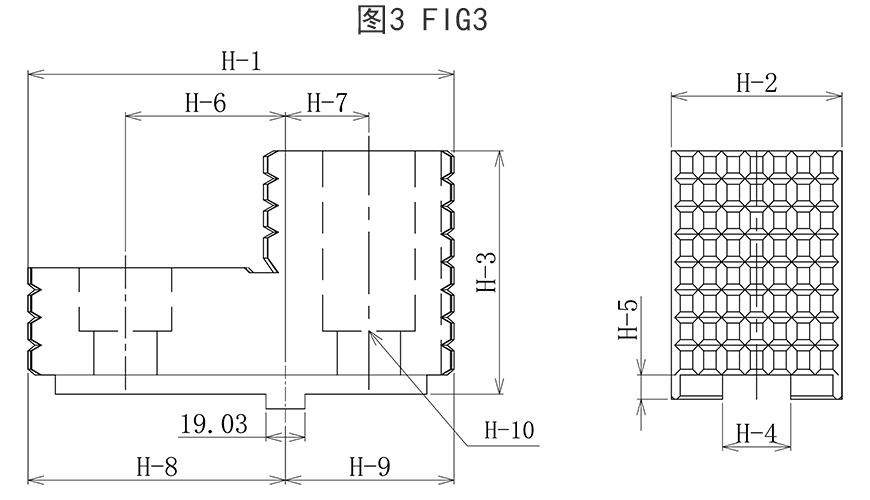

圖3 Fig3 |
|
HJ-63(79) |
223 |
110 |
117 |
30 |
7 |
76.2 |
38.1 |
140 |
83 |
M24 |
|
|
圖3 Fig3 |
可選齒距：3.0*60°，Other option of serration pitch: 3.0*60°
保留技術更改的權利：Subject to technical changes
