類型：回定式系列
Type: Dead centers series
負荷：輕
Duty: Light
適 用：CNC車床及其他機床。
Application: CNC lathe and other lathe
用 途：適用尾座回轉型結構設計使用。
Working Usage: Applicable for rotary structure of tailstock
結 構：採用合金鋼材，經熱處理硬度達57°-60°,精密研磨製成。
Structure: Made of alloy steel and hardened to HRC 57-60, precision ground
配 件：Y型扳手
Accessories: Y type spanner
精準度：0.002以內
TIR: Less than 0.002mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態(tài)下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

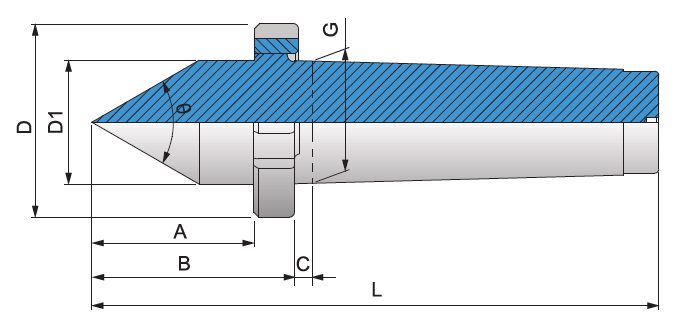

規(guī)格 / Specification? ?單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L | ? |
|---|---|---|---|---|---|---|---|---|
| TSC-9662-3A | 51 | 66 | 5 | 53 | 24 | 23.825（MT3) | 150 | 60゜ |
| TSC-9662-4A | 68 | 93 | 4 | 68 | 32 | 31.267（MT4) | 196 | 60゜ |
| TSC-9662-5A | 89 | 114 | 4 | 88 | 45 | 44.399（MT5) | 244 | 60゜ |
| TSC-9662-6A | 100 | 140 | - | 108 | 65 | 63.348（MT6) | 320 | 60゜ |
