類型：回轉式系列
Type: Live centers series
負荷：中
Duty: Medium
適 用：CNC車床、高速車床及其他機床。
Application CNC lathe, high speed lathe and other lathe.
用 途：適用長度400mm以內一般軸心車削加工及細長型車削加工。
Working Usage Applicable for the length less than 400mm ordinary turning process, and slender workpiece turning process.
結 構：軸承徑向力和軸向力分開設計，採用雙列滾珠精密軸承、止推軸承、滾針軸承排列製成。
Structure The radial load and axial load designed separately. Adopted double row ball precision bear and thrust bearing and needle bearing.
配 件：SC-63-M-3A/4A/5A, Y型扳手
Accessories For SC-63-M-3A/4A/5A, Y type spanner
精準度：0.002以內
TIR Less than 0.002mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

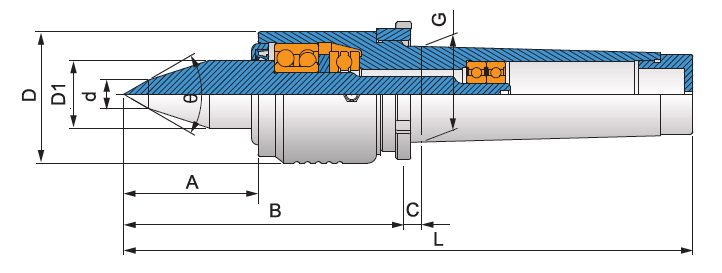

規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | d | L |
尖角 Center |
軸承最高轉數 Max. RPM |
軸承徑向力 （載重） Max. radial load |
軸承軸向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SC-63-M-3A | 60 | 127 | 8 | 57 | 31.2 | 23.825（MT3) | 12 | 214 | 60゜ | 4,500rpm | 1,200kg | 1,800kg |
| SC-63-M-4A | 60 | 127 | 9 | 57 | 31.2 | 31.267（MT4) | 12 | 235 | 60゜ | 4,500rpm | 1,300kg | 2,200kg |
| SC-63-M-5A | 60 | 127 | 9 | 57 | 31.2 | 44.399（MT5) | 12 | 262 | 60゜ | 4,500rpm | 1,400kg | 2,300kg |
