車床頂尖/頂針

TSC-748尖部替換式回轉頂針

INTERCHANGEABLE MEDIUM DUTY LIVE CENTER

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

類型：替換式系列
Type: Interchangeble live center
負荷：中
Duty: Medium

適用：CNC車床、高速車床及其他機床。

Application CNC lathe and high speed lathe or other lathe machine.

用途：適用長度300mm以內一般軸心車削加工。

Working Usage Applicable for small dia. and the length less than 300mm ordinary turning process.

結 構：採用前后兩個支撐點加止推軸承設計製成。

Structure Combination of thrust bearing and with the design of double supporting point.

選配：4 8型小子、6 1型沖子

Accessories 48 type Tips and 61 type pin punch.

精準度：0.005以內

TIR Less than 0.005mm

檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。

Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

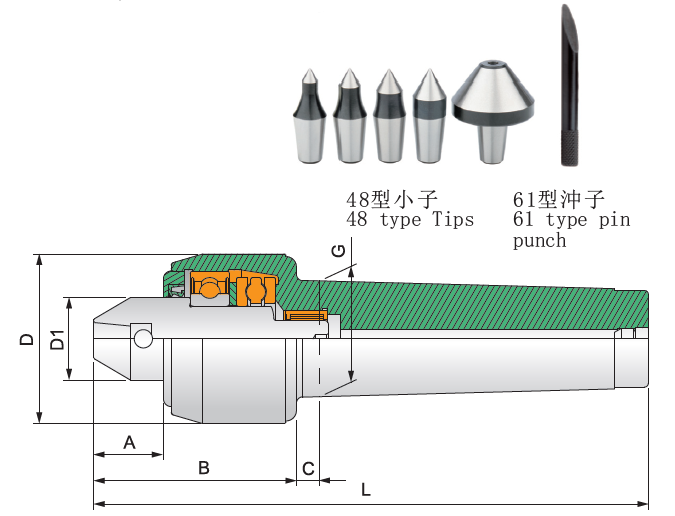

規格 / Specification 單位/ UNIT：mm

型式/外表尺寸 Model/Spec	A	B	C	D	D1	G	L	軸承最高轉數 Max.RPM	軸承徑向力（載重） Max. radial load	軸承軸向力（推力） Max. axial thrust force
TSC-748-3	27	78	8	58	31.2	23.825（MT3)	165	4,000rpm	900kg	2,200kg
TSC-748-4	27	78	9	65	31.2	31.267（MT4)	186	4,000rpm	1,100kg	2,500kg
TSC-748-5	27	78	9	65	31.2	44.399（MT5)	213	4,000rpm	1,200kg	2,500kg

型式/外表尺寸

Model/Spec

軸承最高轉數

Max.RPM

軸承徑向力

（載重）

Max. radial load

軸承軸向力

（推力）

Max. axial thrust force

TSC-748-3

31.2

23.825（MT3)

165

4,000rpm

900kg

2,200kg

TSC-748-4

31.2

31.267（MT4)

186

4,000rpm

1,100kg

2,500kg

TSC-748-5

31.2

44.399（MT5)

213

4,000rpm

1,200kg

2,500kg

備注：
本頂針指定使用SKF-LGMT2專用潤滑油，請勿使用其他不同成分之潤滑油。
產品型號中有“A”的表示頂針有附螺帽
徑向力數據參考：加工件重量+車削力量
配件中的頂針子，型號有“A”的為加長型頂針子。
軸向力據參考：尾座油壓壓力數據
非標需求可定制
保留技術更改的權利

Remarks
1,For the lubricating oil,SKF-LGMT2 is designated,others aren't allowed
2,if "A" is behind the center model name,it denotes a draw-off nut attached.
3,About radial force data, please refer to workpiece weight and machining force.
4,if "A" is behind the center interchangeable tip name,it denotes the tip is extended length.
5,About axial force data, please refer to the hydraulic pressure data of the tailstock.
6,For live centers, SKF lubricating oil is designated, it is waterproof.
7,Customized order can be accepted.
8,Subject to technical changes.

配件詳情頁/Accessories Page
頂尖技術要點與使用說明/Center technical user manual
